W silniku asynchronicznym (indukcyjnym) pole magnetyczne stojana wiruje z tzw. prędkością synchroniczną ns. To właśnie o tę prędkość pyta zadanie. Jest ona determinowana wyłącznie przez częstotliwość zasilania oraz liczbę par biegunów, a nie bezpośrednio przez prędkość wirnika podaną na tabliczce.
Prędkość synchroniczną oblicza się ze wzoru:
ns = (60 · f) / p
gdzie: f – częstotliwość [Hz], p – liczba par biegunów.

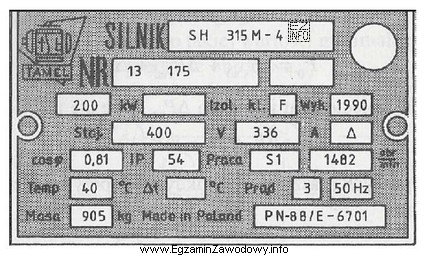

Z tabliczki znamionowej wynika, że częstotliwość wynosi 50 Hz, a oznaczenie typu zawiera "-4", co oznacza silnik 4-biegunowy. Silnik 4-biegunowy ma p = 2 pary biegunów. Podstawiając do wzoru otrzymujemy:
ns = (60 · 50) / 2 = 1500 obr/min.
Dlaczego pozostałe odpowiedzi są błędne?
- "1482 obr/min" to typowa wartość prędkości znamionowej wirnika dla silnika 4-biegunowego przy 50 Hz. Wirnik obraca się wolniej niż pole, bo musi wystąpić poślizg, aby indukował się prąd i powstał moment.
- "3000 obr/min" odpowiadałoby prędkości synchronicznej dla silnika 2-biegunowego (p=1) przy 50 Hz, ale tutaj liczba biegunów jest większa (4), więc pole wiruje wolniej.
- "1990 obr/min" nie wynika z zależności ns od f i liczby biegunów; na tabliczce taka liczba zwykle odnosi się do innej informacji (np. roku), a nie do prędkości pola.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się para wartości typu 1500 i ~1450–1490, to pierwsza zwykle dotyczy pola (synchronicznej), a druga wirnika (znamionowej) w silniku asynchronicznym.
