KWALIFIKACJA TKO5 - STYCZEŃ 2015



PYTANIE NR 19.

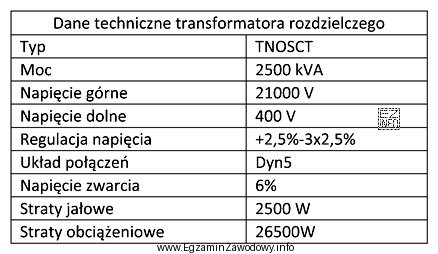

Z dokumentacji technicznej transformatora rozdzielczego wynika, że uzwojenie strony górnego napięcia połączone jest w
Z dokumentacji technicznej transformatora rozdzielczego wynika, że uzwojenie strony gó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Z dokumentacji technicznej transformatora rozdzielczego wynika, że układ połączeń to Dyn5. Oznaczenie to wskazuje, że uzwojenie strony górnego napięcia (wysokiego napięcia) jest połączone w trójkąt (D), a uzwojenie strony dolnego napięcia (niskiego napięcia) jest połączone w gwiazdę (Y) z przesunięciem fazowym 150 stopni (5). Dlatego poprawną odpowiedzią jest "trójkąt."
