KWALIFIKACJA ELE2 - CZERWIEC 2023



PYTANIE NR 33.

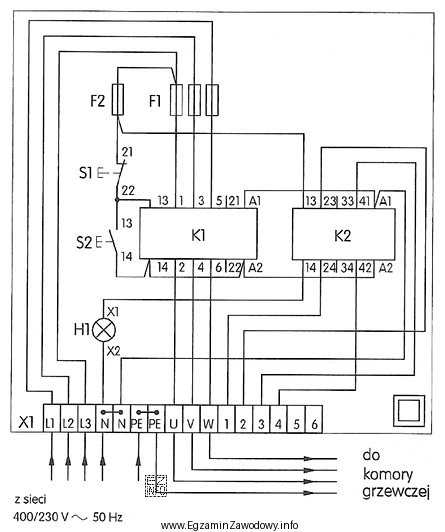

Z którym zaciskiem będzie połączony zacisk 41 stycznika K2 według przedstawionego schematu montażowego?
Z którym zaciskiem będzie połączony zacisk 41 stycznika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu montażowego, zacisk 41 stycznika K2 jest połączony z zaciskiem 3 listwy zaciskowej X1. Schemat wyraźnie pokazuje, że przewód biegnący od zacisku 41 stycznika K2 prowadzi bezpośrednio do zacisku 3 listwy zaciskowej X1. Dlatego poprawną odpowiedzią jest "Z zaciskiem 3 listwy zaciskowej X1".
