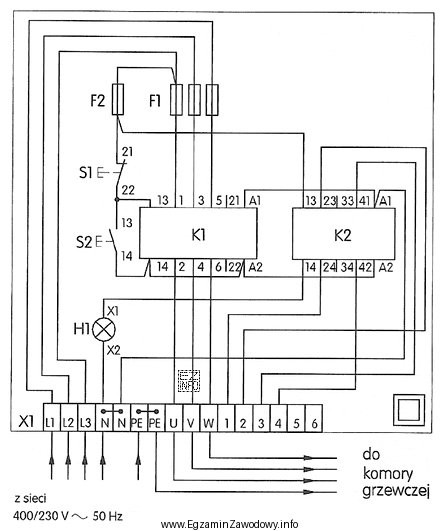

W tego typu zadaniach kluczowe jest czytanie schematu montażowego, czyli śledzenie fizycznych połączeń przewodów pomiędzy oznaczonymi zaciskami elementów. Pytanie dotyczy konkretnego punktu: zacisku 41 stycznika K2. Aby wskazać poprawną odpowiedź, trzeba odnaleźć na rysunku symbol/oznaczenie K2, następnie zlokalizować numer zacisku 41 i przeprowadzić wzrokowo ciąg połączenia (linia/przewód) do miejsca zakończenia.
Odpowiedź "Z zaciskiem 3 listwy zaciskowej X1" jest poprawna, ponieważ odpowiada temu, co wynika z przebiegu połączenia na schemacie: przewód z zacisku 41 stycznika K2 dochodzi do listwy zaciskowej X1 i kończy się na jej zacisku 3. To jest typowa sytuacja w praktyce montażowej: listwy zaciskowe służą jako punkty pośrednie do rozprowadzania sygnałów lub zasilania.
- Odpowiedź "Z zaciskiem A2 stycznika K1" jest błędna, bo dotyczy innego aparatu (K1) i innego rodzaju oznaczenia zacisku (A2 często bywa używane dla zacisków cewki). Bezpośrednie połączenie 41(K2) z A2(K1) musiałoby być jednoznacznie narysowane, a w schematach montażowych łatwo tu o mylne skojarzenie "bo też jest stycznik".
- Odpowiedź "Z zaciskiem 4 listwy zaciskowej X1" jest błędna, bo wskazuje sąsiedni numer na tej samej listwie. To częsta pułapka: przy gęstych listwach zaciskowych i wielu przewodach wystarczy pomylić numerację o jeden, jeśli nie sprawdzi się dokładnie oznaczeń przy końcu przewodu.
- Odpowiedź "Z zaciskiem 22 stycznika K1" jest błędna, ponieważ ponownie przenosi połączenie na K1 i na inny zacisk. W aparaturze łączeniowej numery zacisków mogą oznaczać styki pomocnicze lub inne tory, więc poprawność wynika wyłącznie z odczytu konkretnej linii połączeniowej na rysunku.
Wskazówka egzaminacyjna: zawsze zaczynaj od elementu i numeru zacisku podanego w pytaniu, a dopiero potem weryfikuj, gdzie przewód się kończy. Jeśli na schemacie są skrzyżowania linii, sprawdź, czy jest zaznaczony węzeł (połączenie), czy tylko przecięcie bez połączenia.
