KWALIFIKACJA ELM6 - STYCZEŃ 2017 (test 2)



PYTANIE NR 14.

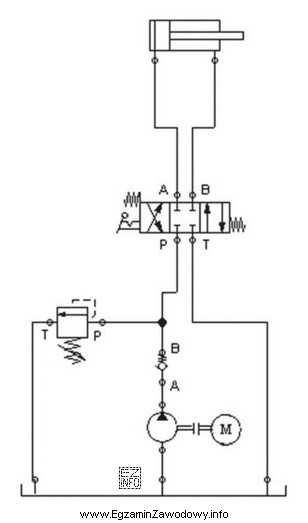

Które z mediów roboczych należy doprowadzić do układu, którego schemat przedstawiono na rysunku?
Ilustracja przedstawia schemat układu hydraulicznego, który jest prawdopodobnie częścią egzaminu z kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układach, w których część wykonawcza jest hydrauliczna, medium roboczym jest olej hydrauliczny. Jeżeli na schemacie występują elementy sterowane elektrycznie (np. cewka zaworu), do poprawnej pracy potrzebne jest także napięcie elektryczne. Samego sprężonego powietrza nie stosuje się do zasilania hydrauliki.

Pełne wyjaśnienie:

Pytanie dotyczy doboru mediów roboczych doprowadzanych do układu na podstawie schematu. W praktyce mechatroniki często spotyka się układy łączące różne dziedziny: mechanikę, hydraulikę/pneumatykę oraz elektrykę (sterowanie).

  • Olej hydrauliczny jest wymagany, gdy układ realizuje pracę/napęd z wykorzystaniem hydrauliki siłowej. Olej pełni rolę nośnika energii (ciśnienie i przepływ) oraz zapewnia smarowanie i odprowadzanie ciepła w elementach hydraulicznych.
  • Napięcie elektryczne jest potrzebne, gdy w układzie występują elementy elektryczne odpowiedzialne za sterowanie lub wykonanie funkcji (typowo: cewki elektrozaworów, czujniki, przekaźniki, sterownik). Bez zasilania elektrycznego część sterująca nie zadziała, nawet jeśli dostępne jest ciśnienie oleju.

Dlaczego pozostałe odpowiedzi są błędne?

  • Odpowiedź "Olej hydrauliczny i sprężone powietrze" sugeruje układ hybrydowy hydrauliczno-pneumatyczny. Takie rozwiązania istnieją, ale na typowym schemacie elektrohydraulicznym nie wymagają one doprowadzania sprężonego powietrza do pracy części hydraulicznej.
  • Odpowiedź "Sprężone powietrze i napięcie elektryczne" pasuje do układów elektropneumatycznych, gdzie medium energetycznym jest powietrze, a elektryka realizuje sterowanie. Nie odpowiada to sytuacji, gdy część mocy/napędu jest hydrauliczna.
  • Odpowiedź "Tylko sprężone powietrze" dodatkowo pomija zasilanie elektryczne i nie uwzględnia, że sprężone powietrze nie zastępuje oleju w hydraulice.

Wskazówka egzaminacyjna: analizując schemat, szukaj jednocześnie elementów fluidycznych (hydraulika/pneumatyka) oraz elektrycznych (np. oznaczenia cewek, zasilania, czujników). Dopiero suma tych informacji wskazuje komplet wymaganych mediów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest medium robocze w układzie mechatronicznym?
Medium robocze to czynnik, który przenosi energię lub umożliwia wykonanie pracy w układzie, np. olej w hydraulice lub powietrze w pneumatyce. W mechatronice często dochodzi też energia elektryczna, gdy elementy są sterowane cewką, czujnikiem lub sterownikiem.
Jak rozpoznać na schemacie, że układ jest hydrauliczny?
Układ hydrauliczny rozpoznaje się po obecności elementów typowych dla hydrauliki (zasilanie olejem, zawory hydrauliczne, siłownik hydrauliczny). Kluczowa jest też logika układu: energia jest przenoszona przez ciecz pod ciśnieniem, a nie przez sprężone powietrze.
Jak rozpoznać na schemacie, że potrzebne jest napięcie elektryczne?
Napięcie elektryczne jest potrzebne, gdy schemat zawiera elementy elektryczne sterowania, np. cewkę elektrozaworu, czujniki, przekaźniki lub sterownik. Wtedy oprócz medium fluidycznego trzeba zapewnić odpowiednie zasilanie elektryczne, inaczej układ nie wykona przełączeń.
Dlaczego w elektrohydraulice nie wystarczy samo zasilanie olejem?
Sam olej i ciśnienie nie zapewniają sterowania, jeśli rozdzielanie przepływu realizuje elektrozawór. Bez zasilenia cewki (napięcia elektrycznego) zawór może pozostać w położeniu spoczynkowym, a siłownik nie wykona ruchu mimo obecnego ciśnienia w układzie.
Czy sprężone powietrze może zastąpić olej hydrauliczny w siłowniku?
Nie, ponieważ pneumatyka i hydraulika to różne dziedziny. Sprężone powietrze jest ściśliwe i typowo pracuje w innych zakresach ciśnień oraz z inną charakterystyką siły i dokładności. Siłownik hydrauliczny jest projektowany do pracy z olejem, a nie z powietrzem.
Jakie są typowe media zasilające w układach mechatronicznych?
Najczęściej spotkasz: energię elektryczną (zasilanie sterowania i napędów), sprężone powietrze (pneumatyka) oraz olej hydrauliczny (hydraulika siłowa). W zadaniach egzaminacyjnych trzeba ustalić, które z nich są wymagane przez dany schemat.
Jakie błędy są najczęstsze przy doborze mediów do schematu?
Najczęściej myli się hydraulikę z pneumatyką (bo oba układy mają zawory i siłowniki) oraz pomija się zasilanie elektryczne elementów sterujących. Pomaga nawyk: zawsze sprawdź osobno część mocy (olej/powietrze) i część sterowania (napięcie, sygnały).
Kiedy w układzie pojawia się jednocześnie olej i napięcie elektryczne?
Gdy wykonanie ruchu odbywa się hydraulicznie (olej jako nośnik energii), ale przełączanie kierunku lub trybu pracy realizują elementy elektrycznie sterowane, np. elektrozawory. To typowa architektura w maszynach, gdzie hydraulika daje dużą siłę, a elektryka wygodne sterowanie.
Jak sprawdzić na stanowisku, czy brak ruchu wynika z braku medium czy z braku zasilania?
Najpierw weryfikuje się dostępność i parametry medium (np. ciśnienie oleju, stan filtrów, poziom w zbiorniku), a potem sterowanie: czy cewka dostaje napięcie i czy występuje sygnał sterujący. Podział diagnostyki na "hydraulika/pneumatyka" i "elektryka" przyspiesza znalezienie usterki.
Jak przygotować się do pytań o schematy hydrauliczne na egzaminie mechatronika?
Ćwicz rozpoznawanie symboli i funkcji elementów na schematach: źródło zasilania, rozdzielacze, dławiki, zawory zwrotne, siłowniki oraz elementy elektryczne sterowania. Rozwiązuj zadania, w których masz wskazać wymagane media i przewidzieć skutki braku zasilania.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Eksperci podkreślają: "W układach, w których część wykonawcza jest hydrauliczna, medium roboczym jest olej hydrauliczny."

Źródła:

  • ISO 4413: Hydraulics — General rules and safety requirements for systems and their components (norma dotycząca układów hydraulicznych)
  • ISO 4414: Pneumatic fluid power — General rules and safety requirements for systems and their components (norma dotycząca układów pneumatycznych)
  • IEC 60204-1: Safety of machinery — Electrical equipment of machines — Part 1: General requirements (wymagania dla wyposażenia elektrycznego maszyn)

Materiały:

  • Karty symboli i oznaczeń stosowanych na schematach hydraulicznych/pneumatycznych
  • Instrukcje dydaktyczne z zakresu podstaw hydrauliki siłowej i pneumatyki (ćwiczenia: rozpoznawanie układów)
  • Materiały o elektrozaworach i sterowaniu cewek (dobór napięcia, typowe usterki)
