Złącze typu F jest powszechnie używane do łączenia kabli koncentrycznych w instalacjach telewizji kablowej, modemach kablowych oraz w instalacjach RTV/SAT. W praktyce spotyka się różne odmiany złączy F (np. skręcane, zaciskane, kompresyjne), ale wspólną cechą poprawnego montażu jest to, że zakończenie kabla musi zapewnić:
- pewny styk żyły środkowej (to ona zwykle stanowi "pin"),
- prawidłowe ułożenie ekranu (oplot/folia) i jego ciągłość,
- mechaniczne unieruchomienie złącza na kablu,
- utrzymanie parametrów połączenia (tłumienie, ekranowanie) na akceptowalnym poziomie.

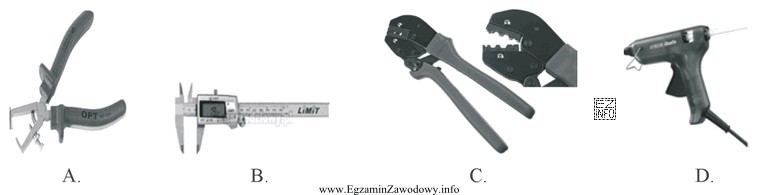

Dlatego do złączy typu F, które wymagają zacisku lub kompresji, stosuje się zaciskarkę/narzędzie kompresyjne do złączy F. Taki przyrząd wywiera kontrolowany nacisk na tuleję (lub element kompresyjny) złącza, dociskając je do płaszcza kabla i oplotu. Dzięki temu złącze nie obraca się i nie zsuwa, a ekran ma stabilny kontakt.
Dlaczego pozostałe typowe narzędzia są błędne?
- Ściągacz izolacji służy do przygotowania końcówki kabla (zdjęcie płaszcza/izolacji), ale sam nie wykonuje zacisku złącza.
- Obcinak/nożyk umożliwia przycięcie kabla i ewentualnie wstępne nacięcie płaszcza, jednak nie zapewnia trwałego dociśnięcia elementów złącza.
- Lutownica nie jest standardowym narzędziem do montażu typowych złączy F w instalacjach RTV/SAT; połączenie wykonuje się mechanicznie, bo liczy się powtarzalność, szybkość i parametry ekranu.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się "zaciskanie złącza" i "kabel koncentryczny", najczęściej chodzi o dedykowaną zaciskarkę/kompresor właściwy dla danego typu wtyku (tu: F), a nie o narzędzia do samego przygotowania kabla.
