KWALIFIKACJA BUD1 - CZERWIEC 2015



PYTANIE NR 6.

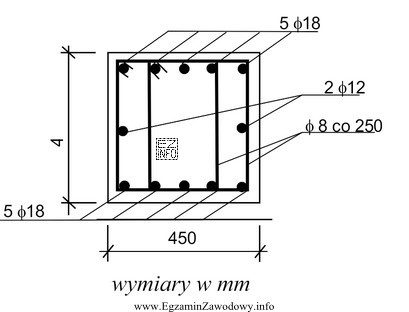

Z przedstawionego na rysunku przekroju poprzecznego żelbetowego słupa wynika, że główne zbrojenie podłużne słupa należy wykonać z
Ilustracja przedstawia przekrój poprzeczny żelbetowego słupa, który jest częścią zadania egzaminacyjnego związanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zbrojenie główne podłużne odczytuje się z przekroju poprzecznego jako liczbę prętów i ich średnicę. Jeśli na rysunku oznaczono łącznie dziesięć prętów o średnicy Ø18 jako pręty podłużne, to właśnie taki zestaw stanowi zbrojenie główne słupa, a pozostałe warianty nie odpowiadają odczytowi przekroju.

Pełne wyjaśnienie:

W słupie żelbetowym główne zbrojenie podłużne to pręty biegnące wzdłuż osi słupa, które przenoszą zasadniczą część sił (m.in. ściskanie oraz naprężenia od mimośrodu). Na rysunku przekroju poprzecznego takie pręty są zwykle pokazane jako punkty/okręgi w obrysie przekroju, a ich opis zawiera liczbę prętów oraz średnicę (np. Ø18).

Odpowiedź "10 prętów Ø18" jest poprawna, ponieważ odpowiada bezpośrednio temu, co należy odczytać z przekroju:

  • ile jest prętów podłużnych w przekroju,
  • jaką mają średnicę.
W praktyce zbrojarz nie "zgaduje" liczby prętów na podstawie typowych rozwiązań, tylko odczytuje je z dokumentacji.

Pozostałe propozycje są błędne, bo nie zgadzają się z kompletem informacji (liczba + średnica) wynikającym z przekroju:

  • "6 prętów Ø12" opisuje inne, wyraźnie mniejsze zbrojenie (zarówno liczbowo, jak i średnicą),
  • "2 prętów Ø18 i 1 pręta Ø12" miesza średnice i podaje zbyt małą liczbę prętów dla zbrojenia głównego odczytanego z przekroju,
  • "2 prętów Ø12 i 4 prętów Ø18" również nie daje właściwej liczby prętów i sugeruje niezgodny układ średnic.

Wskazówka egzaminacyjna: najpierw rozpoznaj, które symbole na przekroju oznaczają pręty podłużne (zwykle wewnątrz strzemion), następnie policz je i dopiero potem sprawdź średnicę w opisie. To ogranicza błędy nieuwagi i mylenie zbrojenia podłużnego ze strzemionami.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest główne zbrojenie podłużne słupa żelbetowego?
To pręty stalowe ułożone wzdłuż osi słupa, które stanowią podstawowe zbrojenie nośne elementu. Na przekroju poprzecznym widzisz je jako rozmieszczone pręty (zwykle w narożach i przy krawędziach) opisane liczbą i średnicą, np. Ø18.
Jak odczytać z rysunku liczbę prętów podłużnych w słupie?
Na przekroju poprzecznym policz wszystkie symbole prętów podłużnych (okręgi/punkty) znajdujące się w obrysie przekroju, zwykle wewnątrz strzemion. Następnie porównaj wynik z opisem przy zbrojeniu (np. "10×Ø18"), bo opis i rysunek powinny być spójne.
Dlaczego średnica pręta (Ø) jest tak ważna w odpowiedzi?
Średnica pręta wpływa bezpośrednio na pole przekroju stali i nośność zbrojenia. Dwie odpowiedzi z tą samą liczbą prętów, ale inną średnicą, oznaczają zupełnie inną ilość stali. Na egzaminie trzeba odczytać dokładnie zarówno liczbę, jak i Ø.
Czy strzemiona w słupie zaliczają się do zbrojenia głównego?
Nie. Strzemiona to zbrojenie poprzeczne, którego zadaniem jest m.in. utrzymanie prętów podłużnych w położeniu oraz ograniczanie wyboczenia prętów i zarysowania. "Główne zbrojenie podłużne" dotyczy prętów biegnących pionowo wzdłuż słupa.
Jakie błędy najczęściej robi się przy liczeniu prętów na przekroju słupa?
Najczęstsze to: pominięcie jednego pręta narożnego, podwójne zliczenie pręta przy grubszej kresce, mylenie prętów podłużnych z oznaczeniami strzemion oraz liczenie tylko prętów w narożach bez uwzględnienia prętów pośrednich przy bokach.
Co oznacza zapis "10 prętów Ø18" na rysunku zbrojeniowym?
Oznacza, że w danym elemencie (tu: w słupie) przewidziano dziesięć prętów zbrojeniowych o średnicy 18 mm jako wskazane zbrojenie (w kontekście pytania: zbrojenie główne podłużne). Taki zapis łączy dwie informacje: ilość oraz średnicę prętów.
Jak odróżnić na rysunku pręty podłużne od innych prętów w przekroju?
Pręty podłużne są zwykle pokazane jako pojedyncze punkty/okręgi rozmieszczone przy obwodzie przekroju. Strzemiona przedstawia się jako zamknięty obrys (prostokąt/kwadrat) obejmujący pręty podłużne. Dodatkowo opisy przy prętach podłużnych podają liczbę i średnicę.
Kiedy w praktyce weryfikuje się zgodność zbrojenia słupa z przekrojem?
Najczęściej podczas przygotowania zbrojenia (cięcie, gięcie, kompletowanie prętów) oraz bezpośrednio przed betonowaniem, na etapie odbioru zbrojenia. Sprawdza się wtedy liczbę, średnicę, rozmieszczenie prętów, strzemiona, zakłady i zachowanie otuliny.
Dlaczego odpowiedzi z mieszanymi średnicami prętów bywają podchwytliwe?
Bo mogą brzmieć "realistycznie", ale często nie wynikają z rysunku przekroju. Uczeń może ulec heurystyce: "w słupie mogą być różne średnice", i wybrać opcję mieszaną bez sprawdzenia, co dokładnie oznaczono na rysunku. Na egzaminie decyduje odczyt dokumentacji.
Jak przygotować się do pytań z odczytu przekrojów zbrojeniowych na egzamin?
Ćwicz na wielu przykładach przekrojów słupów i belek: licz pręty, rozpoznawaj strzemiona, czytaj opisy zbrojenia (liczba × Ø) oraz sprawdzaj spójność rysunku z opisem. Pomaga też nawyk pracy "krok po kroku": najpierw identyfikacja prętów, potem liczenie, na końcu średnica.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

Eksperci podkreślają: "Zbrojenie główne podłużne odczytuje się z przekroju poprzecznego jako liczbę prętów i ich średnicę."
