KWALIFIKACJA INF8 - CZERWIEC 2019



PYTANIE NR 18.

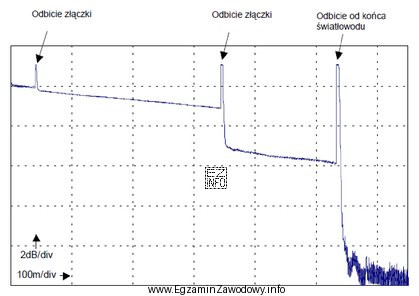

Z przedstawionego na rysunku reflektogramu wynika, że zmierzone reflektometrem OTDR tłumienie dwóch odcinków włókien światłowodowych wynosi
Z przedstawionego na rysunku reflektogramu wynika, że zmierzone reflektometrem OTDR
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza reflektogramu pozwala na określenie tłumienia dla każdego z odcinków włókien światłowodowych. Każdy z odcinków wykazuje tłumienie o wartości 2 dB, co w sumie daje łączne tłumienie na poziomie 4 dB. Wynik ten jest zgodny z podziałką na reflektogramie, gdzie każda jednostka na osi pionowej odpowiada 2 dB.
