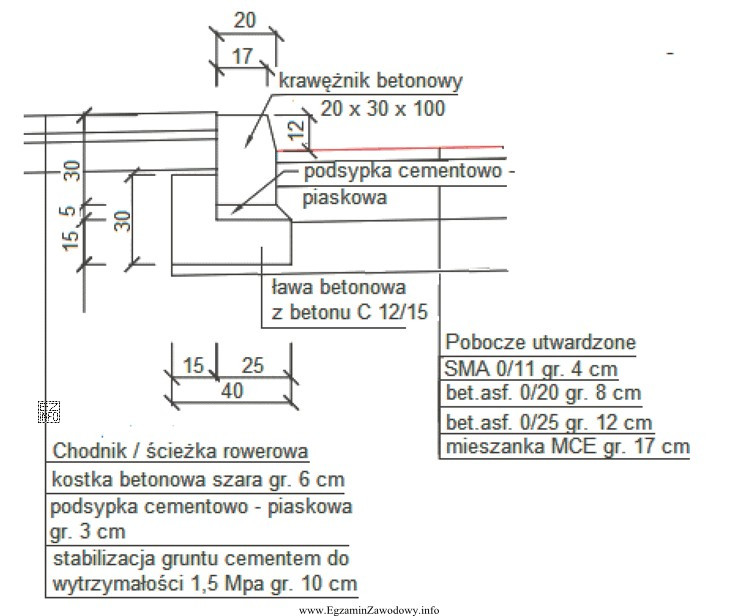

W zadaniu sprawdzana jest umiejętność czytania rysunku technicznego detalu drogowego. Należy odnaleźć na przekroju krawężnik oraz jego wymiar pionowy (wysokość elementu) oznaczony linią wymiarową ze strzałkami. Kluczowe jest, aby odczytać wymiar przypisany do samego krawężnika, a nie do innych części konstrukcji.
Odpowiedź "30 cm" jest poprawna, ponieważ odpowiada wysokości krawężnika wskazanej na rysunku jako wymiar elementu prefabrykowanego. W praktyce taki odczyt służy m.in. do doboru odpowiedniego typu krawężnika na budowie oraz do kontroli zgodności dostaw z dokumentacją.
Pozostałe wartości są błędne typowo z następujących powodów:
- "17 cm" – bywa mylona z wysokością widocznego fragmentu ponad nawierzchnią albo z wymiarem jednej z warstw; to efekt nieuwzględnienia całkowitej wysokości elementu.
- "20 cm" – może wynikać z odczytu innego, sąsiedniego wymiaru (np. grubości warstwy, szerokości lub częściowego zagłębienia), a nie wysokości krawężnika.
- "12 cm" – najczęściej odpowiada wymiarom pomocniczym (np. podsypki, spoiny, fragmentu ławy) i jest wybierana, gdy uczeń nie rozróżnia elementu prefabrykowanego od warstw posadowienia.
Wskazówka egzaminacyjna: zawsze sprawdzaj, do jakich krawędzi odnoszą się strzałki linii wymiarowej. Jeśli strzałki obejmują cały element krawężnika od dołu do góry, odczyt dotyczy jego wysokości. Jeżeli obejmują tylko część przekroju pod elementem, to jest to wymiar warstwy posadowienia.
