Pojęcie "wysokości w świetle" oznacza wysokość użytkowej przestrzeni pomieszczenia/kondygnacji. W praktyce jest to odległość mierzona:
- od poziomu gotowej posadzki (po wykonaniu warstw wykończeniowych),
- do spodu elementu ograniczającego od góry (najczęściej spód stropu, a gdy przewidziano sufit podwieszany – spód sufitu).

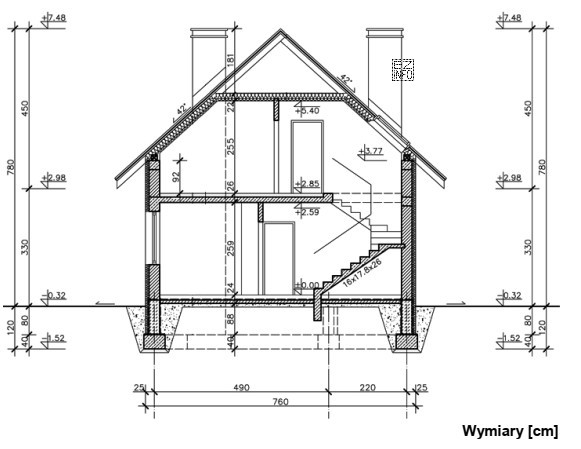

Na przekroju budynku można spotkać różne wymiary pionowe, które łatwo pomylić. Dlatego przy wyborze właściwej wartości trzeba sprawdzić, między jakimi liniami/poziomami poprowadzono wymiarowanie:
- Jeżeli wymiar idzie od górnej powierzchni stropu do górnej powierzchni stropu wyżej, jest to zwykle wysokość konstrukcyjna kondygnacji (nie "w świetle").
- Jeżeli wymiar obejmuje warstwy posadzki lub warstwy sufitu, trzeba ustalić, czy rysunek podaje wysokość po wykończeniu, czy "surową".
- Wysokość w świetle dotyczy przestrzeni, którą realnie można użytkować, więc nie powinna uwzględniać grubości stropu ani warstw, które zmniejszają prześwit.
Dlaczego pozostałe wartości mogą kusić, ale bywają błędne?
- 259 cm może wynikać z odczytu wymiaru od innego poziomu odniesienia (np. od poziomu konstrukcyjnego zamiast gotowej posadzki) albo z nieuwzględnienia jednej z warstw.
- 330 cm często odpowiada wysokości "konstrukcyjnej" (np. od stropu do stropu) lub wysokości kondygnacji mierzonej z uwzględnieniem elementów konstrukcyjnych.
- 450 cm to wartość typowa raczej dla wysokości pomieszczeń wysokich (hale, partery usługowe) albo sumy kilku odcinków na przekroju; w budynku mieszkalnym byłaby nietypowa dla standardowej kondygnacji.
W zadaniach egzaminacyjnych kluczowa jest konsekwentna interpretacja słowa "w świetle" i uważne sprawdzenie, czy mierzysz dokładnie drugą kondygnację, a nie inną część przekroju. Pomaga nawyk: najpierw wskazać posadzkę i spód stropu, dopiero potem szukać przypisanego do nich wymiaru.
