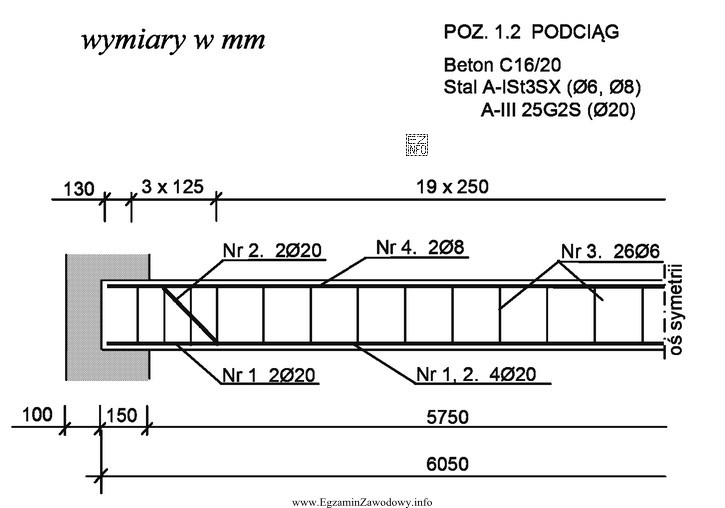

W podciągu (belce) zbrojenie nośne to najczęściej pręty podłużne pracujące na rozciąganie od zginania. W praktyce na rysunku zbrojeniowym rozpoznaje się je po tym, że biegną wzdłuż elementu (w widoku) i są pokazane w przekroju jako kilka prętów ułożonych przy krawędzi (najczęściej w strefie rozciąganej).
Aby poprawnie odpowiedzieć, trzeba wykonać trzy kroki:
- Zidentyfikować strefę "w przęśle" – czyli część między podporami, gdzie typowo dominuje moment przęsłowy (w wielu przypadkach odpowiada to zbrojeniu dolnemu, ale zawsze decyduje rysunek).
- Oddzielić zbrojenie podłużne od poprzecznego – strzemiona są elementami poprzecznymi, często oznaczanymi inną średnicą (np. Ø6 lub Ø8) i występują w większej liczbie, bo są rozmieszczone co pewien rozstaw.
- Odczytać oznaczenie ilości i średnicy – zapis w formie liczby prętów i Ø (np. "4Ø20" lub równoważny opis) mówi jednocześnie, ile prętów występuje w danej strefie oraz jaką mają średnicę.
Odpowiedź "4 prętów Ø20" jest poprawna, bo odpowiada kompletowi prętów podłużnych wskazanych na rysunku jako zbrojenie nośne w przęśle.
Pozostałe odpowiedzi są typowymi dystraktorami:
- "26 prętów Ø6" sugeruje strzemiona (duża liczba i mała średnica), które nie są zbrojeniem nośnym podłużnym, tylko poprzecznym przeciw ścinaniu i do spięcia prętów.
- "2 prętów Ø20" to częsty błąd niedoliczenia prętów w przekroju (np. pominięcie drugiego rzędu lub pary prętów) albo pomylenie zbrojenia w innej strefie elementu.
- "2 prętów Ø8" również nie pasuje do zbrojenia nośnego podciągu w przęśle: średnica Ø8 bywa spotykana jako pręty pomocnicze/montażowe lub elementy zbrojenia poprzecznego, a nie jako główne pręty nośne w belce.
Na egzaminie kluczowe jest, by patrzeć nie tylko na liczby, ale na funkcję zbrojenia oraz jego położenie na rysunku (przekrój/widok i strefa przęsłowa).
