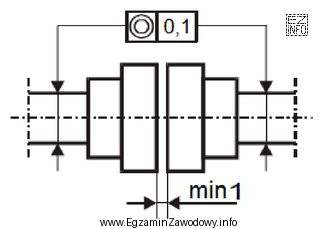

W zadaniu kluczowa jest umiejętność odczytu wymagań montażowych z rysunku dotyczących połączenia wału silnika z wałem maszyny roboczej. Taki rysunek zwykle podaje dopuszczalne tolerancje ustawienia (osiowania) oraz wymagany luz między elementami połączenia, aby praca układu była bezpieczna i trwała.
Odpowiedź "0,1 mm, a odległość między piastami ma być nie mniejsza niż 1 mm" jest właściwa, ponieważ zawiera dwa typowe parametry eksploatacyjno-montażowe:
- maksymalną odchyłkę współosiowości (mała wartość rzędu dziesiątych części milimetra wskazuje na wymaganie dokładnego osiowania),
- minimalną odległość między piastami (luz osiowy/odstęp zapobiegający ocieraniu, przenoszeniu niepożądanych sił osiowych i błędom montażowym).
Pozostałe odpowiedzi są błędne z typowych powodów spotykanych na egzaminach i w praktyce:
- Warianty z "1 mm" jako dopuszczalną odchyłką współosiowości zawyżają tolerancję ustawienia. W praktyce tak duża niewspółosiowość często prowadzi do zwiększonych drgań, szybszego zużycia łożysk i elementów sprzęgła.
- Warianty z warunkiem "maksymalna odległość między piastami musi być mniejsza niż 1 mm" lub "…mniejsza niż 0,1 mm" odwracają sens wymagania: rysunki montażowe najczęściej podają minimalny wymagany odstęp (nie mniejszy niż …), a nie nakaz utrzymywania odstępu "poniżej" bardzo małej wartości.
- Odpowiedź, w której wartości 0,1 mm i 1 mm są "zamienione rolami" (odchyłka vs odstęp), jest klasyczną pułapką: obie liczby występują, ale odnoszą się do różnych wymagań.
Wskazówka egzaminacyjna: przy takich pytaniach warto najpierw zidentyfikować, które dane są tolerancją ustawienia (zwykle bardzo mała wartość), a które dotyczą odstępu/luzu (często większa wartość w milimetrach). Dopiero potem porównywać odpowiedzi.
