W instalacjach z użyciem skrętki ekranowanej (w treści nazwanej "FTP") oraz wtyków RJ45 ekranowanych (RJ45 FTP kat. 6) kluczowe jest, aby cały tor transmisyjny był wykonany w wersji ekranowanej. Oznacza to, że również gniazdo (keystone/gniazdo abonenckie) musi być przeznaczone do pracy z ekranem kabla.

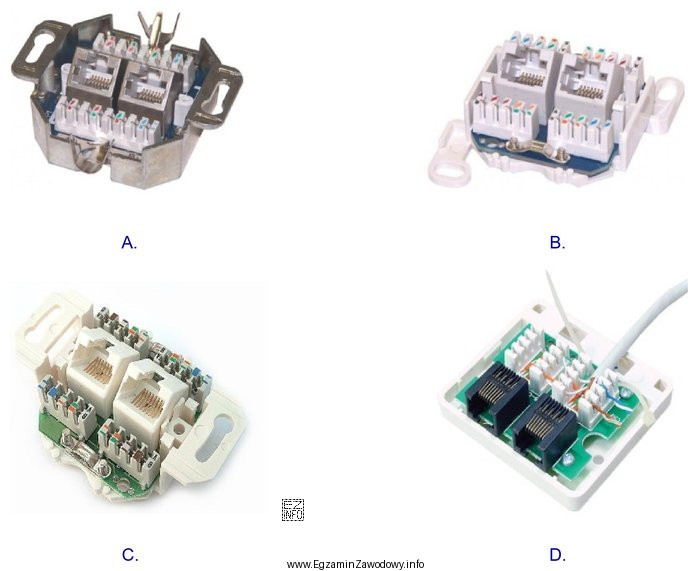

Dlaczego "Gniazdo A" jest poprawne?
Poprawne gniazdo do takiej sieci to gniazdo kat. 6 w wersji ekranowanej. Rozpoznaje się je po cechach konstrukcyjnych, które umożliwiają przejęcie ekranu z kabla i jego kontynuację do osprzętu, np. metalizowana obudowa/kołnierz, sprężynujące elementy kontaktowe z ekranem wtyku oraz miejsce na zamocowanie ekranu kabla (zacisk) i zwykle możliwość uziemienia przez osprzęt lub panel.
Dlaczego pozostałe odpowiedzi są błędne?
- Gniazda nieekranowane (typowe dla UTP) nie zapewniają ciągłości ekranu. Nawet jeśli mechanicznie pasuje do wtyku RJ45, nie spełnia wymagań dla toru ekranowanego, bo ekran nie jest prawidłowo zakończony.
- Gniazda o innej kategorii (np. niższej) mogą ograniczać parametry całego toru. W praktyce tor jest klasyfikowany wg najsłabszego elementu, więc do kat. 6 należy dobierać osprzęt kat. 6.
- Inny typ złącza niż RJ45 (8P8C) albo osprzęt do innych mediów (np. koncentryk/światłowód) nie jest właściwy do sieci na skrętce z wtykami RJ45.
Wskazówka egzaminacyjna: jeżeli w pytaniu pojawia się informacja o kablu ekranowanym i ekranowanych wtykach, szukaj odpowiedzi, która jednoznacznie wskazuje na ekranowane gniazdo (metal, zacisk ekranu, uziemienie). To właśnie odróżnia osprzęt do FTP/F/UTP od typowego osprzętu do UTP.
