KWALIFIKACJA BUD13 - CZERWIEC 2024



PYTANIE NR 35.

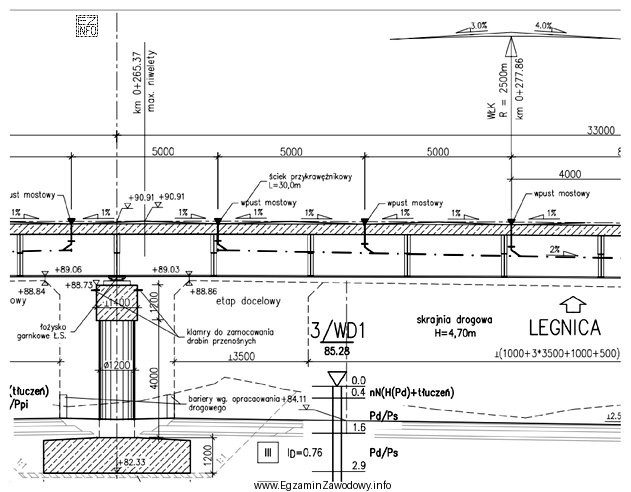

Z przekroju podłużnego wiaduktu można odczytać, że do odwodnienia nawierzchni zastosowano rynnę
Z przekroju podłużnego wiaduktu można odczytać, że
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rynna wahadłowa jest rozwiązaniem odwodnienia, które rozpoznaje się na przekroju po sposobie prowadzenia wody do wpustów oraz oznaczeniach elementu rynny na krawędzi/na pasie odwadniającym. Pozostałe typy (muldowa, szczelinowa, przykrawężnikowa) mają inne cechy przekroju i opisów na rysunku.

Pełne wyjaśnienie:

W przekroju podłużnym wiaduktu odwodnienie nawierzchni rozpoznaje się nie po samej nazwie "rynna", lecz po układzie spadków, sposobie zebrania wody oraz elementach takich jak ściek i wpusty mostowe. Odpowiedź "wahadłową" wskazuje na typ rynny, który na dokumentacji bywa identyfikowany przez charakterystyczne oznaczenia i powiązanie z odprowadzeniem wody do wpustów w określonych miejscach obiektu.

Dlaczego pozostałe odpowiedzi są błędne?

  • "muldową" – sugeruje rynnę o profilu "muldy" (zagłębienia) w nawierzchni lub przy jej krawędzi. Na rysunku taki typ byłby rozpoznawalny po innym ukształtowaniu przekroju i sposobie prowadzenia wody, a nie po oznaczeniach typowych dla rynny wahadłowej.
  • "szczelinową" – rynna szczelinowa ma cechę w postaci wąskiej szczeliny zbierającej wodę, zwykle powiązanej z kanałem/rynienką pod spodem. W dokumentacji technicznej jej obecność wynika z zapisu o szczelinie oraz specyficznego detalu konstrukcyjnego, którego nie należy mylić z innymi rozwiązaniami.
  • "przykrawężnikową zwykłą" – odnosi się do klasycznego rozwiązania przy krawężniku, typowego dla wielu odcinków drogowych. Na obiektach mostowych często spotyka się jednak inne rozwiązania dostosowane do konstrukcji płyty pomostu, dylatacji i rozmieszczenia wpustów, dlatego nie można automatycznie zakładać, że jest to "zwykła" rynna przykrawężnikowa.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi najpierw znajdź na rysunku kierunki spadków (strzałki/pochylenia) i miejsce zrzutu wody (wpust). Dopiero potem dopasuj typ rynny do tego, jak woda jest zbierana i kierowana do odwodnienia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rynna wahadłowa w odwodnieniu nawierzchni?
Rynna wahadłowa to rodzaj elementu odwodnienia, który zbiera wodę z nawierzchni i kieruje ją do wpustów/odprowadzeń zgodnie z układem spadków na obiekcie. W dokumentacji rozpoznaje się ją po oznaczeniu rynny oraz powiązaniu z rozmieszczeniem wpustów mostowych.
Jak odczytać z przekroju podłużnego wiaduktu sposób odwodnienia?
Najpierw sprawdź kierunki spadków (oznaczenia pochylenia), potem zlokalizuj ścieki i wpusty mostowe. Następnie zobacz, jaki element zbiera wodę przy krawędzi lub w pasie odwadniającym. To zestaw tych informacji pozwala ustalić typ rynny.
Dlaczego rynna szczelinowa bywa mylona z innymi typami rynien?
Rynna szczelinowa ma "szczelinę" wlotową, która na rysunku może wyglądać jak cienka linia lub detal przy krawędzi. Bez zwrócenia uwagi na opis i przekrój konstrukcyjny łatwo pomylić ją z klasycznym ściekiem lub rynną przy krawężniku.
Co oznacza rynna muldowa w kontekście odwodnienia drogi lub mostu?
Rynna muldowa to rozwiązanie, w którym woda spływa do wyprofilowanego zagłębienia (muldy) i stamtąd jest kierowana do odpływu. Na rysunkach zwykle widać inną geometrię przekroju oraz sposób prowadzenia wody niż w rynnie szczelinowej czy przykrawężnikowej.
Jakie elementy na rysunku wskazują na zastosowanie wpustów mostowych?
Wpusty mostowe mogą być opisane tekstowo lub oznaczone symbolem w miejscu zrzutu wody z nawierzchni do instalacji odwodnieniowej. Często towarzyszą im informacje o spadkach i ścieku, które doprowadzają wodę do wpustu w określonym punkcie wiaduktu.
Czy rynna przykrawężnikowa zawsze występuje na obiektach mostowych?
Nie. Na obiektach mostowych rozwiązanie odwodnienia zależy od konstrukcji płyty pomostu, warstw nawierzchni, barier, krawężników, a także od rozmieszczenia wpustów i dylatacji. Dlatego na rysunku trzeba potwierdzić typ rynny po oznaczeniach i detalach, a nie po przyzwyczajeniu.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu rynien odwodnieniowych?
Najczęściej popełnia się błąd "na skróty": wybiera się odpowiedź kojarzoną z drogą na nasypie, bez analizy, że to obiekt mostowy. Inny błąd to pomijanie opisów (np. "wpust mostowy") i kierunków spadków, które są kluczowe dla identyfikacji rozwiązania.
Kiedy przekrój podłużny jest ważniejszy niż przekrój poprzeczny dla odwodnienia?
Gdy trzeba ustalić, dokąd wzdłuż obiektu prowadzona jest woda (np. do konkretnych wpustów) oraz jak rozłożone są spadki w osi wiaduktu. Przekrój podłużny pokazuje lokalizację wpustów i zmiany wysokości, co bywa decydujące dla oceny odwodnienia.
Jak rozpoznać na rysunku ściek przykrawężnikowy i nie pomylić go z rynną?
Ściek to miejsce spływu wody (często przy krawędzi), natomiast rynna jest elementem/rozwiązaniem odwadniającym powiązanym konstrukcyjnie z odprowadzeniem wody. Szukaj opisów, detali przekroju i połączenia z wpustami: samo położenie przy krawężniku nie przesądza o typie rynny.
Jak ćwiczyć czytanie rysunków wiaduktów pod kątem odwodnienia nawierzchni?
Weź kilka przykładów przekrojów i za każdym razem wykonaj tę samą procedurę: (1) zaznacz spadki, (2) znajdź ścieki/rynny, (3) wskaż wpusty i kierunek odpływu, (4) nazwij rozwiązanie. Takie powtarzalne kroki zmniejszają ryzyko strzelania odpowiedzi na egzaminie.
