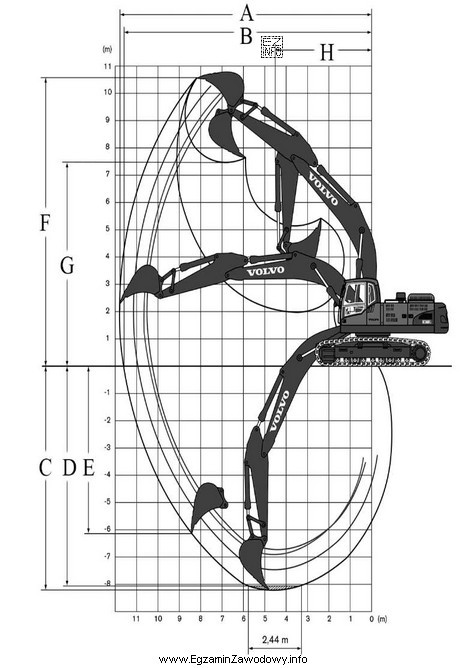

W dokumentacji i materiałach szkoleniowych koparek spotyka się rysunki pokazujące obszar roboczy osprzętu (ramię, wysięgnik, łyżka) w postaci obwiedni ruchu. Na takim schemacie różne wymiary (np. maksymalny zasięg, zasięg na gruncie, głębokość kopania, wysokość wysypu) są zwykle oznaczane literami, strzałkami i liniami odniesienia.
Pytanie dotyczy konkretnie zasięgu pracy na poziomie gruntu, czyli odległości w poziomie mierzonej wzdłuż linii terenu (poziomu gruntu) od osi obrotu/ustawienia maszyny do punktu roboczego narzędzia. Kluczowe jest więc, aby:
- najpierw zidentyfikować na rysunku poziom gruntu (linię terenu),
- następnie znaleźć strzałkę wymiarową opisującą zasięg właśnie na tej wysokości,
- odczytać przypisaną do niej literę.
Na dołączonym rysunku zasięg na poziomie gruntu jest oznaczony literą B, więc ta odpowiedź jest poprawna.
Pozostałe odpowiedzi są nieprawidłowe, ponieważ odnoszą się do innych oznaczeń z tego samego schematu (np. innych zasięgów, wysokości lub głębokości) albo do wymiarów wyznaczonych dla innego poziomu odniesienia niż grunt. Typową pomyłką jest wybór litery opisującej maksymalny zasięg w obwiedni ruchu lub głębokość kopania, gdy uczeń nie sprawdza, czy wymiar jest przypisany do linii terenu.
Wskazówka egzaminacyjna: w zadaniach "z rysunku wynika…" zawsze czytaj dokładnie słowa kluczowe (tu: "na poziomie gruntu") i szukaj wymiaru, którego linia/strzałka leży na tym samym poziomie odniesienia.
