W instalacjach antenowych spotyka się dwa typowe "standardy" toru: linię symetryczną 300 Ω (np. dawne przewody dwużyłowe/twin-lead, zaciski symetryczne w niektórych antenach) oraz kabel koncentryczny 75 Ω, który jest linią niesymetryczną i jest powszechnie używany w instalacjach RTV.
Jeżeli źródło/obciążenie ma 300 Ω, a dalej stosuje się 75 Ω, pojawia się niedopasowanie impedancji. Skutkiem mogą być odbicia fali, spadek efektywnego poziomu sygnału, pogorszenie jakości odbioru oraz większa wrażliwość na zakłócenia. Dlatego stosuje się urządzenie, które nie "wzmacnia", lecz transformuje impedancję i jednocześnie zapewnia przejście między torem symetrycznym i niesymetrycznym.

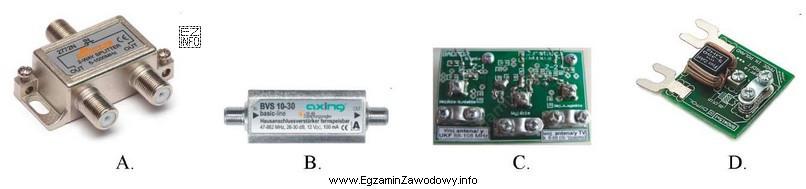

W praktyce jest to symetryzator, często nazywany także balunem 4:1 (bo transformacja 300/75 to stosunek 4:1). Może być wykonany jako mały transformator lub układ LC na niewielkiej płytce montowanej w puszce antenowej. Jego zadaniem jest dopasowanie i symetryzacja, a nie zwiększanie mocy sygnału.
Dlaczego pozostałe typowe elementy instalacji nie pasują do tego zadania?
- Wzmacniacz antenowy podnosi poziom sygnału, ale nie jest przeznaczony do transformacji 300 Ω na 75 Ω; może nawet pogorszyć sytuację, jeśli niedopasowanie pozostanie.
- Zwrotnica/rozgałęźnik służy do sumowania/rozdzielania pasm lub kierunków, a nie do zmiany impedancji wejściowej 300 Ω na 75 Ω.
- Filtr/separator realizuje separację składowej stałej lub tłumienie wybranych częstotliwości; nie jest to element dopasowujący 300/75.
Na egzaminie warto zapamiętać skojarzenie: "300/75 → symetryzator (balun)". Jeśli w treści pojawia się 300 Ω oraz kabel 75 Ω, pytanie niemal zawsze dotyczy dopasowania i symetryzacji, a nie wzmocnienia.
