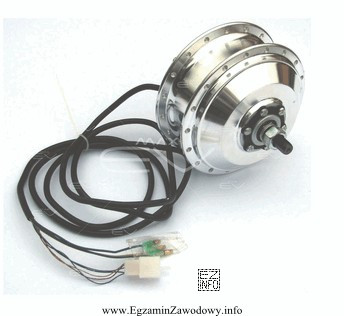

Prawidłowe rozpoznanie urządzenia z rysunku polega na odróżnieniu maszyny wirującej od urządzeń statycznych. Silnik elektryczny jest maszyną, która zamienia energię elektryczną na mechaniczną, dlatego jego konstrukcja zwykle zawiera elementy związane z ruchem: wirnik oraz element wyprowadzający moment (np. wał), a także części mechaniczne obudowy.
Dlatego odpowiedź "Silnik elektryczny." jest właściwa, jeżeli na rysunku widać cechy typowe dla napędu, takie jak bryła z częścią ruchomą/osią lub charakterystyczna obudowa maszyny (np. korpus, pokrywy, miejsce łożyskowania). To są sygnały, że urządzenie nie jest tylko elementem transformującym napięcie czy prąd, ale pracuje jako napęd.
Pozostałe odpowiedzi opisują urządzenia o innej funkcji i budowie:
- Autotransformator służy do transformacji napięcia przy użyciu jednego uzwojenia z odczepami. Jest urządzeniem statycznym – typowo nie posiada części ruchomych, a kluczowe są rdzeń i uzwojenie.
- Przekładnik prądowy stosuje się do pomiaru prądu i separacji obwodów pomiarowych od mocy. Również jest statyczny i zwykle ma postać rdzenia z uzwojeniem wtórnym oraz otworem/oknem na przewód pierwotny.
- Transformator z rdzeniem toroidalnym rozpoznaje się po pierścieniowym (toroidalnym) rdzeniu, na którym nawinięte są uzwojenia. To także urządzenie statyczne, bez elementów mechanicznego napędu.
Wskazówka egzaminacyjna: gdy na rysunku widzisz element jednoznacznie mechaniczny (wał, łożyskowanie, wentylator, sprzęgło), w pierwszej kolejności rozważ silnik lub prądnicę, a dopiero potem transformatory i przekładniki, które zwykle takich części nie mają.
