KWALIFIKACJA MOT5 - CZERWIEC 2008



PYTANIE NR 33.

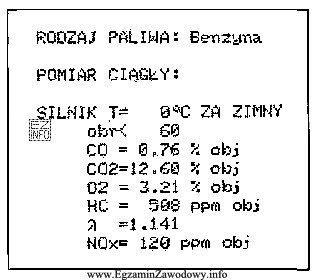

Z zamieszczonego obok wydruku z analizy spalin pojazdu wynika, że stężenie tlenu w spalinach wynosi
Ilustracja przedstawia wydruk z analizy spalin pojazdu, który jest związany z kwalifikacją zawodową technika pojazdów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Stężenie tlenu w spalinach odczytuje się bezpośrednio z pozycji oznaczonej na wydruku jako O2 i podanej w procentach.
Wartości w ppm dotyczą innych składników (zwykle węglowodorów), a liczby typu 1,141 często opisują współczynnik lambda, nie O2.

Pełne wyjaśnienie:

W analizie spalin pojazdu analizator zwykle prezentuje kilka różnych wielkości jednocześnie, a kluczowe jest odczytanie właściwego wiersza i jednostki. Stężenie tlenu w spalinach jest standardowo oznaczane jako O2 i podawane w procentach (%). Dlatego poprawna odpowiedź to wartość w % przypisana na wydruku do parametru O2.

Wartość "3,21 %." jest poprawna, ponieważ odpowiada typowemu zapisowi stężenia tlenu (O2) w spalinach: liczba + znak %.

Pozostałe odpowiedzi są mylące, bo pasują do innych pozycji wydruku:

  • "508 ppm." – jednostka ppm (części na milion) jest często stosowana dla wybranych składników spalin mierzonych w małych stężeniach (np. węglowodorów). Sama jednostka wskazuje, że to nie jest odczyt O2 w %.
  • "12,60 %." – wartość procentowa może dotyczyć innego składnika podawanego w % (np. CO2 w zależności od wydruku), więc bez sprawdzenia etykiety parametru łatwo pomylić wiersze.
  • "1.141" – zapis bez jednostki i w pobliżu wartości około 1 bywa charakterystyczny dla współczynnika lambda (stosunek powietrza do paliwa względem stechiometrii). To nie jest procentowe stężenie tlenu.

Wskazówka egzaminacyjna: najpierw znajdź na wydruku nazwę parametru (O2), dopiero potem przepisz liczbę wraz z jednostką. To minimalizuje pomyłki wynikające z podobieństwa formatów liczb.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza parametr O2 na wydruku z analizatora spalin?
Parametr O2 oznacza stężenie tlenu w spalinach. Na wydruku analizatora jest zwykle podawany w procentach (%). W zadaniach egzaminacyjnych najważniejsze jest dopasowanie wartości do właściwego wiersza oznaczonego "O2", a nie sugerowanie się samą liczbą.
Jak odróżnić na wydruku wartości procentowe od wartości w ppm?
Najprościej po jednostce: wartości w % są podane jako liczba i znak procentu, a wartości w ppm mają dopisek "ppm". Nie porównuj samych liczb – najpierw sprawdź etykietę parametru (np. O2, CO2), a dopiero potem przepisz wynik.
Dlaczego odpowiedź w ppm zwykle nie dotyczy tlenu w spalinach?
Tlen w spalinach jest standardowo prezentowany jako udział procentowy, bo jego stężenie jest relatywnie "duże" w porównaniu z wielkościami śladowymi. Jednostka ppm jest typowa dla wybranych składników mierzonych w małych stężeniach, więc sama jednostka często eliminuje tę opcję.
Co to jest lambda na wydruku z analizy spalin i jak wygląda jej zapis?
Lambda opisuje, jak mieszanka (powietrze–paliwo) ma się do stechiometrii. Na wydruku często jest zapisana jako liczba w okolicy 1,0 (np. 0,98; 1,02; 1,14) i zwykle bez jednostki. To pomaga odróżnić ją od O2, które ma znak %.
Jakie parametry z analizatora spalin najczęściej mylą się z O2 na egzaminie?
Najczęściej myli się O2 z innymi pozycjami, które też mogą być w % (np. CO2, czasem CO), oraz z wartościami bez jednostki (np. lambda). Typowym błędem jest przepisanie liczby z sąsiedniego wiersza, gdy uczeń patrzy na tabelę zbyt pobieżnie.
Jak krok po kroku odczytać stężenie tlenu z wydruku spalin?
  1. Znajdź w tabeli wiersz oznaczony O2.
  2. Sprawdź, czy przy wartości jest %.
  3. Przepisz dokładnie liczbę z przecinkiem/kropką tak, jak na wydruku.
Ten schemat zmniejsza ryzyko pomylenia z ppm lub z lambdą.
Czy na każdym analizatorze spalin O2 jest podawane w procentach?
W praktyce diagnostycznej O2 na wydrukach analizatorów jest najczęściej prezentowane jako procentowy udział. Mogą się jednak różnić układ tabeli, kolejność parametrów i sposób zapisu (przecinek/kropka). Na egzaminie decyduje to, co jest pokazane na konkretnym wydruku dołączonym do zadania.
Dlaczego format wydruku z analizatora spalin może wpływać na aktualność pytania?
Różni producenci i modele analizatorów stosują odmienne szablony wydruków, skróty i układ wyników. Jeśli pytanie opiera się na konkretnym "starym" formacie, może być uznane za mniej aktualne mimo że sama umiejętność (odczyt O2) pozostaje taka sama. Dlatego warto umieć rozpoznawać parametry po oznaczeniach.
Jakie błędy najczęściej popełnia się przy odczycie O2 z wydruku spalin?
Najczęstsze błędy to: nieuwaga (odczyt z niewłaściwego wiersza), ignorowanie jednostki (ppm vs %), oraz zakotwiczenie na "ładnie wyglądającej" liczbie bez weryfikacji, czy stoi przy niej etykieta O2. Pomaga zasada: najpierw nazwa parametru, potem wartość.
Jak przygotować się do zadań z wydrukami diagnostycznymi na MOT.2?
Ćwicz na wielu przykładach: wydruki z analizatora spalin, testera diagnostycznego i pomiarów elektrycznych. Ucz się rozpoznawać parametr + jednostkę (np. O2 %, wartości w ppm, lambda bez jednostki). Na egzaminie czytaj wiersze po kolei i nie przepisuj liczby bez sprawdzenia opisu.
info

To pytanie poprawnie rozwiązuje 69% zdających egzamin. średnie
