PYTANIE NR 2.

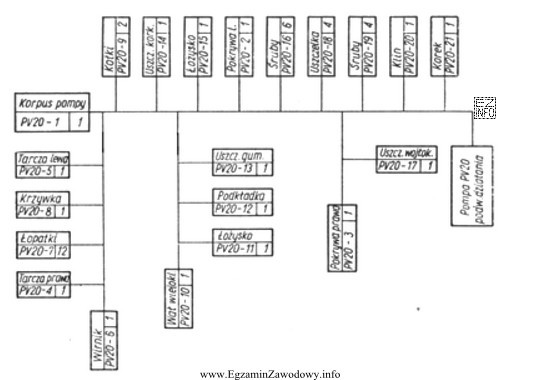

Z zamieszczonego schematu montażu wynika, że wał wieloklinowy będzie montowany
Ilustracja przedstawia schemat montażu elementów mechanicznych, prawdopodobnie związany z montażem wału wieloklinowego do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W schemacie montażu miejsce montażu wału wieloklinowego wynika z tego, z jaką częścią stanowi bazę zespołu i gdzie jest osadzany jako element nośny. Poprawne jest wskazanie "do korpusu pompy", bo to korpus stanowi podstawowy element ustalający położenie wału względem pozostałych części (łożysk, wirnika i pokryw).

Pełne wyjaśnienie:

Schemat montażu (rysunek złożeniowy/montażowy) pokazuje, gdzie dany element jest osadzany i ustalany w zespole. Wał wieloklinowy w pompie pełni rolę elementu przenoszącego moment i jest elementem, którego położenie musi być jednoznacznie ustalone względem obudowy oraz elementów współpracujących.

Odpowiedź "do korpusu pompy" jest właściwa, ponieważ to korpus jest zazwyczaj częścią bazową zespołu: zawiera gniazda łożysk, miejsca pod uszczelnienia i powierzchnie ustalające dla pozostałych elementów. W dokumentacji montażowej to właśnie osadzenie w korpusie determinuje później prawidłowe położenie łożysk, wirnika oraz pokryw.

Pozostałe propozycje są typowymi "pułapkami" interpretacyjnymi:

  • "przed wirnikiem" opisuje relację położenia w osi (albo kolejność), ale nie jest jednoznacznym miejscem montażu. Wirnik jest elementem osadzanym na wale, więc nie jest "miejscem", do którego montuje się sam wał.
  • "po łożysku" może sugerować etap montażu, ale w praktyce łożyska są elementami współpracującymi z wałem i gniazdami w korpusie/pokrywach. Samo stwierdzenie "po łożysku" nie wskazuje części, do której wał jest montowany.
  • "do pokrywy prawej" bywa błędnym wyborem, bo pokrywa często zamyka korpus i może zawierać gniazdo łożyska, jednak w ujęciu montażowym pokrywa jest zwykle elementem dołączanym do korpusu, a nie podstawą montażu wału całego zespołu.

Wskazówka egzaminacyjna: przy pytaniach "wynika ze schematu montażu" warto szukać elementu bazowego (korpusu/obudowy) oraz gniazd ustalających. To one najczęściej odpowiadają na pytanie "do czego montuje się" dany element, a nie elementy współpracujące typu wirnik czy łożysko.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wał wieloklinowy i do czego służy?
Wał wieloklinowy to wał z podłużnymi wypustami (wieloklinem), który współpracuje z piastą o dopasowanym profilu. Służy do przenoszenia momentu obrotowego i często pozwala też na osiowe przesuwanie elementu osadzonego na wale przy zachowaniu przeniesienia napędu.
Jak czytać schemat montażu w zadaniach egzaminacyjnych mechanika?
Najpierw ustal element bazowy (zwykle korpus/obudowa), potem sprawdź, które części są w nim osadzane (gniazda łożysk, powierzchnie ustalające). Następnie przeanalizuj kolejność: co jest montowane do czego, a co jest tylko elementem współpracującym (np. wirnik na wale).
Dlaczego w pompach wał najczęściej jest osadzany w korpusie?
Korpus pompy jest częścią konstrukcyjnie "nośną" i ma powierzchnie bazowe. To w nim znajdują się gniazda dla łożysk i uszczelnień, które ustalają położenie osi wału. Pokrywy zwykle domykają korpus i stabilizują układ, ale rzadziej są główną bazą montażu całego wału.
Co oznacza w odpowiedziach "przed wirnikiem" w kontekście montażu?
Sformułowanie "przed wirnikiem" opisuje relację wzdłuż osi (położenie) albo domniemaną kolejność, ale nie wskazuje elementu konstrukcyjnego, do którego coś się montuje. W montażu ważniejsze jest, czy element jest osadzany w korpusie, w pokrywie czy na innym elemencie (np. wirnik na wale).
Czy wał montuje się "po łożysku" czy łożysko "na wał"?
W praktyce spotyka się różne technologie montażu, ale pojęciowo łożysko jest elementem współpracującym: może być osadzane w gnieździe korpusu/pokrywy i jednocześnie pasowane na czop wału. Odpowiedź typu "po łożysku" bywa nieprecyzyjna, bo nie wskazuje, gdzie wał jest mocowany.
Jakie są typowe elementy pompy widoczne na rysunku złożeniowym?
Na rysunku złożeniowym pompy często występują: korpus, pokrywy, wał, łożyska, wirnik, uszczelnienia (np. simmering lub uszczelnienie mechaniczne), pierścienie osadcze oraz elementy złączne (śruby, podkładki). Rozpoznanie roli tych części pomaga w pytaniach o miejsce montażu.
Jakie błędy najczęściej popełnia się przy interpretacji rysunku montażowego?
Najczęściej: mylenie położenia osiowego z miejscem montażu, wybieranie odpowiedzi "na oko" bez wskazania elementu bazowego, oraz traktowanie wirnika lub łożyska jako "miejsca montażu" wału. Pomaga zasada: wał jest osadzany w obudowie, a elementy robocze (wirnik) są osadzane na wale.
Kiedy pokrywa pompy może pełnić funkcję bazowania dla wału?
Pokrywa może mieć gniazdo łożyska lub powierzchnie ustalające, więc współuczestniczy w ustaleniu wału. W wielu konstrukcjach nie jest jednak główną bazą całego zespołu, bo jest elementem dołączanym do korpusu. Na egzaminie trzeba patrzeć, czy schemat pokazuje osadzenie wału w korpusie czy w pokrywie.
Jak odróżnić na schemacie część montowaną od części współpracującej?
Część montowana ma zwykle gniazdo/pasowanie i jest przedstawiona jako element, w którym inne elementy są osadzane (korpus, pokrywa z gniazdem). Część współpracująca wykonuje funkcję roboczą (wirnik) lub wspiera ruch (łożysko) i często jest osadzana na wale lub w obudowie, ale nie jest "celem montażu" wału.
Jak przygotować się do pytań o montaż na egzaminie technika mechanika?
Ćwicz czytanie rysunków złożeniowych: identyfikuj element bazowy, pasowania, łożyskowanie i uszczelnienia. Rozwiązuj zadania, w których trzeba wskazać "gdzie montuje się" dany element. Pomaga też powtarzanie terminologii: korpus, pokrywa, czop, gniazdo, pierścień, wieloklin.
