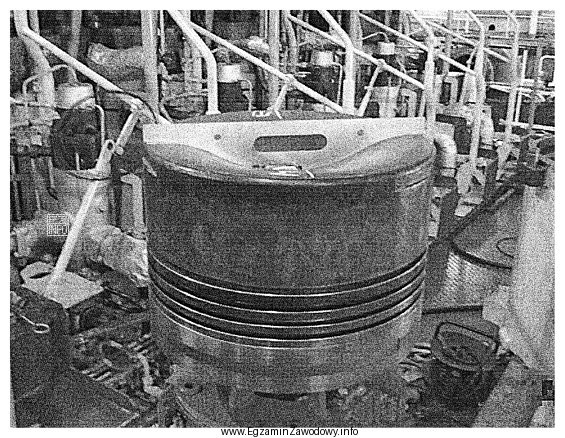

Na ilustracji widać płaski, metalowy szablon profilowy (wzornik) ustawiony na denku tłoka. Taki przyrząd ma krawędź roboczą wykonaną zgodnie z nominalnym profilem denka. Jego zadaniem jest szybka kontrola, czy denko nie uległo zużyciu (ubytek materiału, wypalenie) lub deformacji termicznej.
Dlatego poprawna jest odpowiedź: "kontrolę zużycia denka tłoka." W praktyce wzornik przykłada się w kilku położeniach (np. wzdłuż średnicy). Jeśli pomiędzy wzornikiem a denkiem pojawia się prześwit, oznacza to odchyłkę od profilu. Wielkość szczeliny można dodatkowo sprawdzić szczelinomierzem, a zbyt duże odchyłki są sygnałem do regeneracji lub wymiany elementu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "trasowanie osi na denku tłoka." Trasowanie wykonuje się rysikiem/trasakiem i zwykle wymaga płyty traserskiej lub prowadzenia linii. Wzornik profilowy nie służy do nanoszenia linii, tylko do porównania kształtu.
- "docieranie ręczne powierzchni denka tłoka." Docieranie to obróbka wykańczająca z użyciem past ściernych i narzędzi docierających. Wzornik nie jest narzędziem ściernym i nie kształtuje powierzchni, a jedynie ją kontroluje.
- "kontrolę ustawienia tłoka względem głowicy." Ustawienie/położenie tłoka kontroluje się innymi metodami (np. pomiarami wysuwu, czujnikami, pomiarami głębokości). Pokazany przyrząd pracuje bezpośrednio na denku i odnosi się do jego profilu, nie do położenia tłoka w zespole cylinder–głowica.
Wskazówka egzaminacyjna: jeśli przyrząd jest przykładany do powierzchni i ma "wzorcową" krawędź, najczęściej służy do kontroli kształtu/zużycia, a nie do trasowania czy obróbki.
