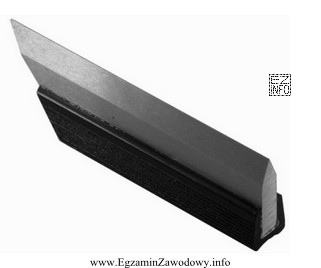

Przyrząd ze zdjęcia to liniał krawędziowy (liniał włosowy). Rozpoznaje się go po tym, że jest to sztywna metalowa listwa z precyzyjnie oszlifowaną, ostrą krawędzią roboczą oraz uchwytem (często z materiału izolującego termicznie), a jednocześnie nie posiada podziałki ani elementów ustawionych pod kątem prostym.
Do czego służy? Liniał krawędziowy wykorzystuje się do kontroli płaskości (a także prostoliniowości) metodą tzw. szczeliny świetlnej. W praktyce przykłada się krawędź liniału do sprawdzanej powierzchni i obserwuje, czy między liniałem a detalem pojawia się prześwit. Widoczne "światło" oznacza lokalne nierówności lub odchylenie od płaskości.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "kąt prosty wewnętrzny" oraz "kąt prosty zewnętrzny" kontroluje się narzędziami mającymi dwa ramiona prostopadłe (np. kątownikiem). Liniał krawędziowy nie ma takiej geometrii, więc nie jest przeznaczony do sprawdzania kątów.
- "długość i szerokość przedmiotu" mierzy się przyrządami ze skalą/podziałką (linijka, przymiar, suwmiarka). Brak podziałki w tym narzędziu wyklucza pomiar wymiarów wprost.
Wskazówka egzaminacyjna: jeśli przyrząd wygląda jak "prosta listwa" bez skali, a ma bardzo dokładną krawędź roboczą, zwykle służy do kontroli geometrycznej (płaskość/prostoliniowość), a nie do odczytu wymiarów liczbowych ani do kontroli kątów prostych.
