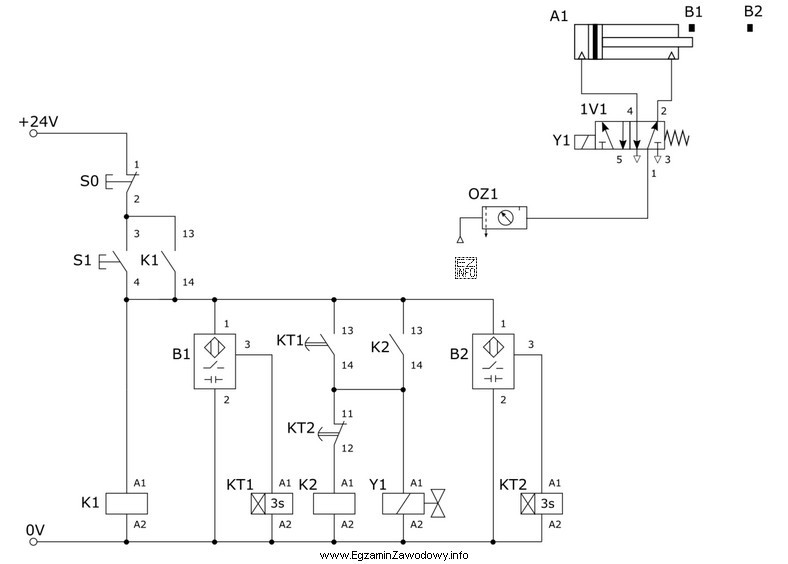

W układach pneumatycznych z przekaźnikami czasowymi typowe jest wymuszenie opóźnionych ruchów siłownika oraz automatyczne powtarzanie cyklu. W tej logice przycisk S1 pełni rolę START: po jego naciśnięciu załączany jest obwód sterowania i rozpoczyna się odmierzanie czasu przez pierwszy przekaźnik czasowy (nastawa 3 s).
Po upływie 3 s dopiero pojawia się sygnał sterujący ruchem w kierunku wysuwu (np. przez odpowiedni zawór/cewkę), więc tłoczysko siłownika A1 wysuwa się z opóźnieniem. Następnie uruchamiane jest kolejne odmierzanie czasu (również 3 s), po którym układ przełącza sterowanie na ruch przeciwny, czyli wsunięcie tłoczyska.
Kluczowe jest to, że po wykonaniu wsunięcia logika układu nie kończy pracy po jednym cyklu, tylko restartuje sekwencję (ponownie startuje odmierzanie dla kolejnego wysunięcia). Oznacza to pracę cykliczną: opóźnienie 3 s → wysuw → opóźnienie 3 s → wsuw → powtórzenie.
Przycisk S0 działa jako STOP/RESET: jego naciśnięcie w dowolnym momencie przerywa cykl sterowania (kasuje stan podtrzymania) i powoduje powrót układu do stanu wyjściowego, czyli doprowadzenie siłownika do pozycji początkowej.
- Dlaczego odpowiedź poprawna jest poprawna? Bo uwzględnia opóźnione pierwsze wysunięcie, następnie opóźnione wsunięcie oraz fakt, że cykl powtarza się aż do resetu S0.
- Dlaczego pozostałe odpowiedzi są błędne? Dwie z nich zakładają wysunięcie natychmiast po S1 (pomijają opóźnienie 3 s). Inna sugeruje zatrzymanie po jednym cyklu i oczekiwanie na ponowne S1, co nie pasuje do działania układu cyklicznego.
Wskazówka egzaminacyjna: najpierw sprawdź, czy START uruchamia odmierzanie czy ruch, a potem oceń, czy sekwencja ma warunek zakończenia, czy jest zapętlona do czasu zadziałania STOP.
