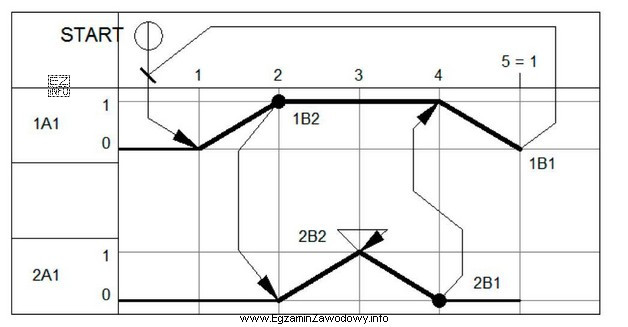

W tego typu zadaniu kluczowe jest odczytanie z diagramu sekwencji, w którym kroku następuje powrót do ponownego wykonania cyklu pracy siłowników 1A1 i 2A1 oraz jaki warunek musi być spełniony, aby przejście zostało wykonane.
Odpowiedź poprawna wskazuje, że ponowne wykonanie cyklu następuje w kroku 5 i wymaga podania sygnału sterującego START. Oznacza to, że po zakończeniu cyklu układ nie wystartuje samoczynnie, tylko czeka na świadomą inicjację (np. od operatora lub nadrzędnego sterowania), co jest typowym rozwiązaniem ograniczającym niepożądany samoczynny restart.
Dlaczego pozostałe odpowiedzi są błędne?
- "5, w sposób automatyczny." – ta odpowiedź myli numer kroku z warunkiem przejścia. Jeżeli diagram wymaga sygnału START, to restart nie jest automatyczny.
- "4 i podaniu sygnału sterującego START." – wskazuje inny krok. Jest błędna, jeżeli z diagramu wynika, że pętla ponowienia cyklu została zdefiniowana w kroku 5 (a nie w kroku 4), nawet jeśli warunek START występuje gdzie indziej.
- "4, w sposób automatyczny." – łączy dwa typowe błędy naraz: wybór niewłaściwego kroku oraz założenie samoczynnego wznowienia bez sprawdzenia, czy diagram wymaga sygnału START.
Wskazówka egzaminacyjna: zawsze czytaj diagram w kolejności: (1) znajdź miejsce zakończenia cyklu, (2) sprawdź strzałkę/powrót do ponowienia, (3) odczytaj warunek przejścia (np. START). Dopiero wtedy wybieraj odpowiedź.
