Wyświetlacz siedmiosegmentowy nie "rozumie" liczby sam z siebie — zwykle jest sterowany przez układ dekodujący, który na podstawie kodu wejściowego (najczęściej 4-bitowego) wybiera, które segmenty mają świecić, aby utworzyć daną cyfrę.
Kluczową informacją w zadaniu jest to, że bit D jest najbardziej znaczący. Oznacza to, że przy interpretacji czterech bitów nie wolno przyjmować dowolnej kolejności (np. A jako MSB), tylko trzeba przypisać najwyższą wagę właśnie do D, a kolejne wagi do pozostałych bitów w ustalonej kolejności. W praktyce oznacza to poprawne przeliczenie kodu wejściowego na wartość liczbową.

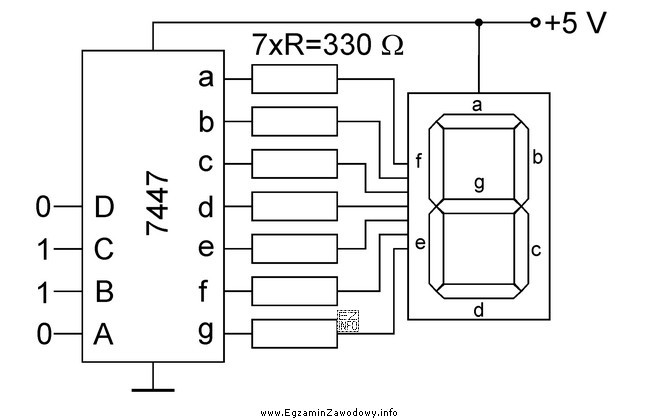

Po odczytaniu stanów wejść z ilustracji i przeliczeniu ich z uwzględnieniem MSB= D, wynik daje wartość odpowiadającą cyfrze 6. Dlatego poprawna odpowiedź to "6".
Pozostałe odpowiedzi są typowymi skutkami błędów:
- "4" często wynika z pomylenia wag bitów lub nieuwzględnienia ustawienia bitu o najwyższej wadze.
- "2" bywa skutkiem odwrócenia kolejności bitów (traktowania innego bitu jako MSB) albo odczytu tylko części informacji.
- "8" zwykle pojawia się, gdy błędnie uzna się, że ustawiony jest wyłącznie bit o najwyższej wadze lub gdy myli się sposób interpretacji kodu wejściowego.
Wskazówka egzaminacyjna: zawsze zacznij od ustalenia, który bit jest MSB i przypisz mu najwyższą wagę. Dopiero potem przelicz kod na wartość i sprawdź, jaka cyfra jest dla niej wyświetlana przez dekoder/sterownik w danym zadaniu.
