W zapisie pasowania zawsze odczytuje się osobno otwór i wałek. Duże litery dotyczą otworu, a małe litery dotyczą wałka. Dlatego w oznaczeniu H8/d8 część H8 odnosi się do otworu, a d8 do wałka.
Układ stałego otworu rozpoznaje się po tym, że otwór ma literę H. Oznacza to, że w konstrukcji i technologii przyjmuje się bazowo otwór w polu tolerancji H, a różne wymagane współprace uzyskuje się dobierając odpowiednią literę i klasę tolerancji wałka. Z tego powodu odpowiedź "…stały otwór" jest właściwa.

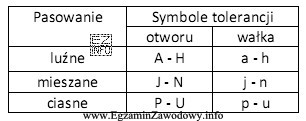

Drugi krok to określenie rodzaju pasowania (luźne/mieszane/ciasne). Z podanego w kontekście podziału pól tolerancji wynika, że:
- zakres a–h dla wałka odpowiada pasowaniom luźnym,
- zakres j–n odpowiada pasowaniom mieszanym,
- zakres p–u odpowiada pasowaniom ciasnym.
Litera wałka to d, a więc mieści się w zakresie a–h, co wskazuje na pasowanie luźne. Liczba 8 w obu częściach oznacza klasę dokładności (IT8) i nie zmienia samej kwalifikacji do grupy luźne/mieszane/ciasne – o tym decyduje położenie pola tolerancji (litera).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "mieszanego, stały otwór" – układ stałego otworu jest rozpoznany poprawnie, ale pasowanie mieszane wymagałoby liter z grupy j–n, a nie d.
- "luźnego, stały wałek" – pasowanie luźne jest zgodne z literą d, ale stały wałek występuje przy bazowej literze h, a tutaj otwór jest bazowy (H).
- "ciasnego, stały wałek" – podwójnie błędne: pasowanie ciasne wiąże się z literami z grupy p–u, a układ stałego wałka nie wynika z oznaczenia z literą H dla otworu.
W praktyce takie rozróżnienie jest potrzebne przy doborze współpracy elementów (np. gdy wymagany jest luz montażowy), a także przy planowaniu technologii wykonania otworów i wałków w produkcji.
