KWALIFIKACJA BUD8 - STYCZEŃ 2015

PYTANIE NR 10.

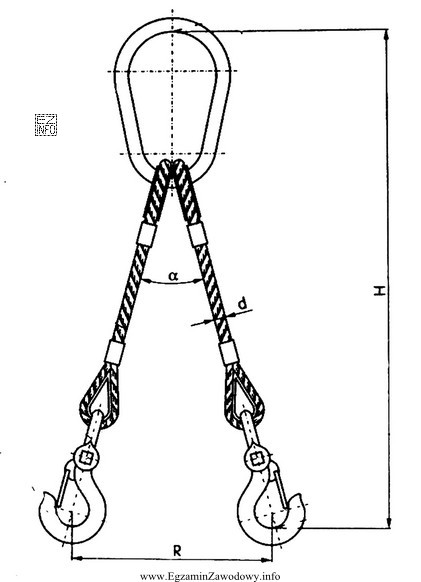

Zawiesie przedstawione na rysunku jest stosowane podczas transportu
Ilustracja przedstawia zawiesie linowe, które jest stosowane w transporcie belek stalowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawiesia dobiera się do kształtu ładunku. Zawiesie z rysunku ma punkty chwytu typowe dla elementów o przekroju dwuteowym i służy do podwieszania oraz stabilnego przenoszenia belek stalowych. Słupy, biegi schodowe i kręgi wymagają innych sposobów podparcia.

Pełne wyjaśnienie:

Dobór zawiesia zależy od tego, jak ładunek można bezpiecznie uchwycić oraz czy po podniesieniu pozostanie on stateczny. Przy belkach stalowych (np. dwuteowych) typowe jest podwieszanie w taki sposób, aby siły działały symetrycznie, a punkt/linie chwytu zapobiegały zsunięciu się elementu z zaczepu.

Odpowiedź "belek stalowych" jest właściwa, ponieważ zawiesia przeznaczone do tego zastosowania mają zwykle rozwiązania ułatwiające stabilne podnoszenie długich, sztywnych elementów: odpowiedni rozstaw cięgien, możliwość zaczepienia o krawędzie/stopki lub współpracę z trawersą. Dzięki temu belka nie obraca się niekontrolowanie i nie ulega uszkodzeniu w miejscu chwytu.

Pozostałe propozycje są mniej trafne z praktycznego punktu widzenia:

  • "słupów stalowych" – słupy często wymagają chwytu uwzględniającego ich przekrój (rurowy, zamknięty, dwuteowy) i środek ciężkości; przy nieodpowiednim zawieszeniu rośnie ryzyko obrotu lub poślizgu.
  • "biegów schodowych" – prefabrykaty schodowe zwykle transportuje się wykorzystując przewidziane przez producenta punkty montażowe/uchwyty; istotna jest ochrona krawędzi i odpowiednie podparcie, a nie chwyt jak dla profilu stalowego.
  • "kręgów żelbetowych" – kręgi najczęściej podnosi się chwytakami/uchwytami dostosowanymi do kształtu pierścienia albo przez zaczepy przeznaczone do prefabrykatów; inne są też wymagania dotyczące docisku i zabezpieczenia przed wyślizgnięciem.

Wskazówka egzaminacyjna: patrz na kształt elementu i sposób chwytu (gdzie opiera się zawiesie i co uniemożliwia zsunięcie), a dopiero potem wybieraj rodzaj ładunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Dobiera się je do kształtu przekroju, długości i środka ciężkości belki. Kluczowe jest, aby punkty chwytu zapewniały stateczność i nie powodowały zsunięcia. W praktyce stosuje się rozwiązania pozwalające na symetryczne podwieszenie oraz kontrolę obrotu elementu.
Krąg ma kształt pierścienia i inne miejsca bezpiecznego podparcia niż belka. Zastosowanie przypadkowego zawiesia może skończyć się wyślizgnięciem lub uszkodzeniem krawędzi. Do kręgów stosuje się osprzęt dopasowany do geometrii i sposobu chwytu prefabrykatu.
Najważniejsze są punkty chwytu i to, jak zawiesie współpracuje z ładunkiem: czy obejmuje krawędź, czy podpiera element, czy ogranicza poślizg. Następnie porównaj to z typowym kształtem ładunku z odpowiedzi (belka, słup, prefabrykat, krąg).
Częsty błąd to kierowanie się tylko materiałem ładunku (np. "stal") zamiast analizować geometrię i sposób zaczepienia. Inny błąd to ignorowanie detali (hak, rozstaw cięgien), które wskazują na przeznaczenie. Warto ćwiczyć na wielu fotografiach osprzętu.
Nie zawsze. Słupy mogą mieć inny środek ciężkości i przekrój, a przy podnoszeniu łatwiej o obrót. Często potrzebny jest inny sposób uchwytu lub dodatkowe zabezpieczenie przed poślizgiem. Na egzaminie trzeba rozróżnić typowe metody chwytu dla różnych kształtów elementów.
Trawersę stosuje się, gdy trzeba utrzymać odpowiedni rozstaw cięgien, ograniczyć ściskanie ładunku lub poprawić stateczność przy długich elementach. Pomaga też kontrolować kąt między cięgnami i zmniejszyć ryzyko uszkodzeń w punktach zaczepu. To częste przy długich belkach.
Zawiesie do belek zwykle "pracuje" na krawędziach/stopkach profilu i ma układ sprzyjający podnoszeniu długiego, sztywnego elementu. Prefabrykaty schodowe transportuje się najczęściej przez dedykowane punkty montażowe/uchwyty, z naciskiem na ochronę krawędzi i prawidłowe podparcie.
Stateczność oznacza, że po uniesieniu ładunek nie obraca się niekontrolowanie, nie przechyla i nie zsuwa z zaczepu. Osiąga się ją przez właściwy dobór punktów zaczepienia, odpowiedni rozstaw cięgien i kontrolę położenia środka ciężkości. To podstawa bezpieczeństwa transportu.
Sprawdza się stan haków, cięgien (łańcuchów/pasów), ogniw i zabezpieczeń przed wypięciem, a także widoczne uszkodzenia i odkształcenia. Ważna jest też czytelność oznaczeń oraz dopasowanie do sposobu chwytu ładunku. Na budowie to rutynowa kontrola przed każdym podniesieniem.
Ucz się przez porównywanie zdjęć: zawiesia do profili stalowych, prefabrykatów i elementów okrągłych. Zwracaj uwagę na to, gdzie zawiesie chwyta ładunek i co zapobiega zsunięciu. Pomaga też znajomość typowych elementów transportowanych na budowie.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Eksperci podkreślają: "Zawiesia dobiera się do kształtu ładunku."

Materiały:

  • Instrukcje producentów zawiesi i osprzętu dźwignicowego (katalogi, karty produktu)
  • Materiały szkoleniowe BHP z zakresu transportu bliskiego na budowie
  • Podręczniki/opracowania o prefabrykacji i montażu elementów konstrukcyjnych
