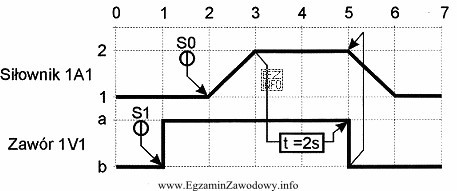

W cyklogramach układów pneumatycznych i hydraulicznych zdarzenia (przełączenia zaworów, start ruchu siłownika) są powiązane z sygnałami sterującymi. Oznaczenie S jest stosowane dla elementów generujących sygnał sterujący, np. przycisków lub czujników, natomiast kontekst cyklogramu pozwala rozróżnić ich rolę w sekwencji.
Przełączenie "Zawór 1V1 z pozycji b na a" na początku cyklu jest typowo wyzwalane przez przycisk startowy. Dlatego poprawna jest odpowiedź "ręcznie, przyciskiem załącz." – oznacza ona świadome uruchomienie sekwencji przez operatora. W praktyce taki przycisk START inicjuje pierwszy krok cyklu, np. ustawiając zawór w pozycję roboczą, co umożliwia dalsze działania (np. wysuw siłownika).
Odpowiedź "ręcznie, przyciskiem wyłącz." jest błędna, ponieważ przycisk STOP/wyłącz służy do przerwania pracy lub odcięcia sterowania, a nie do inicjowania przełączenia na pozycję roboczą. Nawet jeśli jest to działanie ręczne, kierunek funkcji (zatrzymanie vs start) jest inny.
Odpowiedź "po zadziałaniu wyłącznika krańcowego." nie pasuje do inicjacji kroku b→a, bo krańcówki są zwykle sygnałami potwierdzającymi osiągnięcie położenia przez siłownik (np. pozycja wsunięta/wysunięta) i uruchamiają kolejne kroki w sekwencji, a nie sam start cyklu. Dodatkowo w praktyce oznaczenia krańcówek przy siłownikach często zawierają numer siłownika (np. 1S1/1S2), co odróżnia je od ogólnego S1.
Odpowiedź "po zadziałaniu wyłącznika ciśnieniowego." również jest niepoprawna: presostat to czujnik ciśnienia, a w oznaczeniach spotyka się literę P. Taki sygnał może służyć do kontroli warunków pracy (np. osiągnięcia ciśnienia), lecz nie jest typowym ręcznym wyzwalaczem pierwszego przełączenia zaworu w cyklu.
Wskazówka egzaminacyjna: gdy pytanie dotyczy pierwszego przełączenia w sekwencji, najczęściej szukaj sygnału START (ręcznego "załącz"), a sygnały z krańcówek i presostatów traktuj jako automatyczne potwierdzenia stanów w dalszych krokach.
