KWALIFIKACJA ELE2 - STYCZEŃ 2014 (test 2)



PYTANIE NR 4.

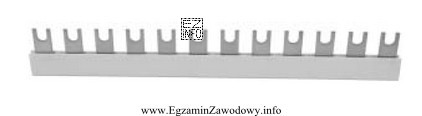

Zdjęcie przedstawia
Ilustracja przedstawia szynę łączeniową, która jest elementem używanym w instalacjach elektrycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Szyna łączeniowa służy do wspólnego zasilania lub łączenia kilku aparatów/zacisków w rozdzielnicy, tworząc uporządkowany punkt rozdziału prądu. Nie jest to element tras kablowych (jak drabinka kablowa) ani listwa do mocowania aparatów (listwa montażowa), ani płytka zaciskowa do pojedynczych połączeń.

Pełne wyjaśnienie:

Szyna łączeniowa to element przeznaczony do elektrycznego połączenia (zmostkowania) kilku punktów jednocześnie, najczęściej w rozdzielnicach niskiego napięcia. Jej rola jest funkcjonalna: umożliwia rozdzielenie zasilania lub wykonanie wspólnego połączenia dla grupy aparatów (np. kilku wyłączników nadprądowych) w sposób uporządkowany i powtarzalny. W praktyce ogranicza liczbę pojedynczych przewodów/mostków, przyspiesza montaż i ułatwia serwis.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Płytka zaciskowa kojarzy się z blokiem/listwą zaciskową do wpinania przewodów w oddzielnych torach. Jej typową funkcją jest zakończenie przewodów i wykonywanie połączeń na zaciskach, a nie mostkowanie wielu aparatów jednym elementem.
  • Drabinka kablowa jest elementem trasy kablowej (systemu prowadzenia i podwieszania kabli) – ma inną skalę i zastosowanie: prowadzenie wiązek kabli na odcinkach instalacji, a nie wykonywanie połączeń elektrycznych w aparaturze.
  • Listwa montażowa (np. szyna montażowa do osprzętu) służy przede wszystkim do mechanicznego mocowania aparatów i akcesoriów w rozdzielnicy. Sama w sobie nie pełni roli elementu do rozdziału zasilania, choć bywa mylona z szyną łączeniową ze względu na podobny "profilowy" kształt.

Wskazówka egzaminacyjna: przy identyfikacji elementu na zdjęciu warto pytać siebie o funkcję (łączenie/rozdział prądu vs prowadzenie kabli vs mocowanie mechaniczne) i o sposób współpracy z aparaturą (czy element ma służyć do zasilania kilku aparatów jednocześnie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest szyna łączeniowa w rozdzielnicy?
Szyna łączeniowa to element służący do wspólnego połączenia elektrycznego kilku aparatów lub torów prądowych, np. do rozdzielenia zasilania na kilka wyłączników. Zastępuje wiele pojedynczych mostków przewodowych, ułatwia montaż i porządkuje okablowanie w rozdzielnicy.
Jak odróżnić szynę łączeniową od listwy montażowej?
Listwa montażowa służy głównie do mocowania mechanicznego aparatury (utrzymuje urządzenia na miejscu). Szyna łączeniowa służy do połączeń elektrycznych i rozdziału zasilania. W praktyce pytaj: "czy to ma przenosić prąd i łączyć tory, czy tylko trzymać aparat?"
Dlaczego drabinka kablowa nie jest elementem rozdzielnicy?
Drabinka kablowa to element tras kablowych – prowadzi i podtrzymuje kable na odcinkach instalacji (np. pod sufitem, w hali). Nie służy do wykonywania połączeń elektrycznych w aparaturze. Skala i zastosowanie są inne niż w przypadku elementów typowych dla wnętrza rozdzielnicy.
Jakie jest zastosowanie szyny łączeniowej w instalacjach nN?
W instalacjach niskiego napięcia szyna łączeniowa jest stosowana do szybkiego, powtarzalnego zasilenia kilku aparatów (np. kilku zabezpieczeń) z jednego punktu. Ułatwia modernizacje i serwis, bo połączenia są bardziej uporządkowane niż przy wielu przewodach łączących.
Czy szyna łączeniowa zawsze jest wykonana z miedzi?
Nie zawsze. Spotyka się rozwiązania miedziane oraz inne materiały przewodzące zależnie od przeznaczenia i producenta. Na egzaminie ważniejsze jest rozpoznanie funkcji elementu (mostkowanie/rozdział zasilania) i poprawne zastosowanie w rozdzielnicy niż wskazanie konkretnego materiału.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu osprzętu na zdjęciu?
Najczęściej myli się elementy o podobnym kształcie profilu: szynę łączeniową z listwą montażową albo z listwą zaciskową. Pomaga analiza funkcji: czy element ma punkty/tor do zasilenia wielu aparatów, czy służy do zaciskania przewodów, czy tylko do mocowania mechanicznego.
Co oznacza "płytka zaciskowa" w praktyce elektryka?
Płytka (lub blok) zaciskowa to element do łączenia i rozdzielania przewodów na zaciskach, zwykle w sposób bardziej "punktowy" (przewód wchodzi, przewód wychodzi). Nie jest to typowy element do jednoczesnego zasilenia wielu aparatów jednym wspólnym elementem, jak szyna łączeniowa.
Kiedy w rozdzielnicy lepiej użyć szyny łączeniowej niż mostków przewodowych?
Gdy trzeba zasilić wiele aparatów w sposób powtarzalny i uporządkowany (np. rząd zabezpieczeń). Szyna łączeniowa zwykle przyspiesza montaż i poprawia estetykę oraz serwisowalność. Mostki przewodowe częściej stosuje się przy pojedynczych, nietypowych połączeniach.
Jak przygotować się do zadań z rozpoznawania elementów instalacji elektrycznych?
Ćwicz na zdjęciach i na rzeczywistych elementach w pracowni: nazywaj element, opisz jego funkcję i miejsce montażu. Dobrą metodą jest porównywanie par: szyna łączeniowa vs listwa montażowa, listwa zaciskowa vs złączka, drabinka kablowa vs korytko. To ogranicza pomyłki na egzaminie.
Jakie cechy na zdjęciu mogą wskazywać na szynę łączeniową?
Zwykle wskazuje na nią przeznaczenie do połączenia wielu torów: układ umożliwiający "wspólne" zasilenie kilku punktów/aparatów oraz konstrukcja typowa dla osprzętu rozdzielnicowego. Kluczowe jest rozpoznanie, że element nie służy do prowadzenia kabli ani do samego mocowania aparatury.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że szyna łączeniowa służy do wspólnego zasilania lub łączenia kilku aparatów/zacisków w rozdzielnicy, tworząc uporządkowany punkt rozdziału prądu.

Materiały:

  • Instrukcje producentów aparatury modułowej i akcesoriów rozdzielnicowych (karty katalogowe szyn łączeniowych)
  • Podręczniki z podstaw instalacji elektrycznych i osprzętu rozdzielnicowego
  • Ćwiczenia praktyczne: rozpoznawanie elementów rozdzielnicy na zdjęciach i w rzeczywistości
