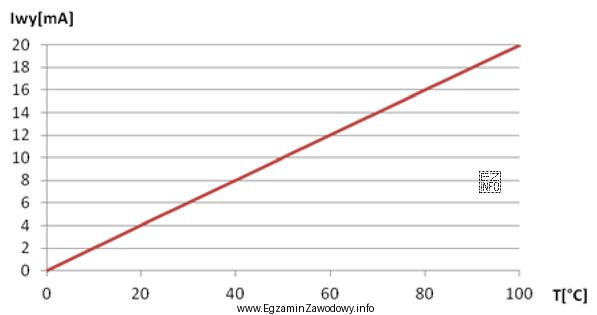

W przetwornikach pomiarowych wielkość mierzona (tu: temperatura) jest zamieniana na standardowy sygnał analogowy, często prądowy w mA. Pytanie wymaga użycia charakterystyki przetwarzania, czyli zależności "temperatura → prąd na wyjściu przetwornika".
Aby odpowiedzieć poprawnie, wykonuje się jeden z dwóch typowych kroków:
- Odczyt wartości prądu z wykresu/tabeli dla 80°C (najpewniejsze, gdy charakterystyka jest nieliniowa albo ma nietypowe zakresy).
- Przeliczenie, jeśli charakterystyka jest liniowa (skalowanie): ustala się wartości dla dolnego i górnego krańca temperatury oraz odpowiadające im prądy, a następnie oblicza część zakresu odpowiadającą 80°C.
Odpowiedź "16 mA" jest zgodna z podaną charakterystyką dla 80°C.
Dlaczego pozostałe odpowiedzi są błędne w tym kontekście?
- "13 mA" odpowiadałoby niższej temperaturze lub innemu skalowaniu (np. innemu zakresowi temperatur albo innemu zakresowi prądowemu).
- "10 mA" zwykle wskazuje okolice środka skali w wielu konfiguracjach (np. przy 4–20 mA środek to 12 mA), więc taka wartość często wynika z błędnego "na oko" oszacowania lub pomylenia początku skali.
- "18 mA" jest blisko górnego końca skali i może wynikać z błędnego odczytu działek na osi prądu albo z przyjęcia zbyt dużej proporcji zakresu dla 80°C.
Wskazówka egzaminacyjna: zawsze sprawdź, czy charakterystyka dotyczy sygnału 0–20 mA czy 4–20 mA oraz czy zakres temperatur zaczyna się od 0°C, czy od innej wartości. Te dwa elementy najczęściej decydują o wyniku.
