KWALIFIKACJA ELM3 - WRZESIEŃ 2014



PYTANIE NR 21.

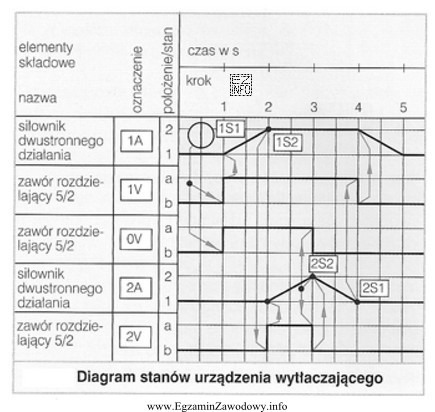

Zgodnie z diagramem stanów pracę urządzenia rozpoczyna element oznaczony symbolem
Zgodnie z diagramem stanów pracę urządzenia rozpoczyna element
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z załączonym diagramem stanów, praca urządzenia rozpoczyna się od elementu oznaczonego symbolem "1S1", co widać na początku osi czasu (w s), gdzie znajduje się pierwsze zaznaczenie zmiany stanu dla tego elementu.
