KWALIFIKACJA BUD11 - PAŹDZIERNIK 2013 (test 3)

PYTANIE NR 9.
Zgodnie z informacjami zawartymi w tabeli, masa skrzydeł drzwiowych o szerokości 90 cm, mocowanych na profilu UA50, może wynosić

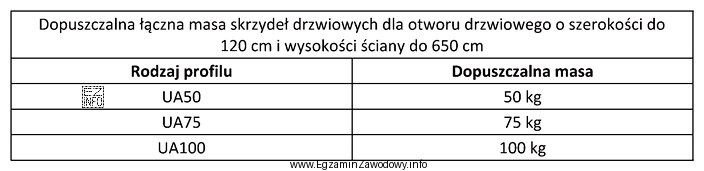

Ilustracja przedstawia tabelę, która jest częścią pytania egzaminacyjnego związanego z kwalifikacją zawodową TECHNIK ROBÓT
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tabela podaje, że dla profilu UA50 dopuszczalna (maksymalna) łączna masa skrzydeł wynosi 50 kg. Pytanie pyta o masę, która może wystąpić przy takim profilu, więc musi być nie większa niż limit. Z odpowiedzi tylko 45 kg jest ≤ 50 kg; pozostałe wartości przekraczają dopuszczalne obciążenie.

Pełne wyjaśnienie:

W zadaniu kluczowe jest poprawne odczytanie, co oznacza "dopuszczalna masa" w tabeli. Jest to wartość maksymalna, której nie wolno przekroczyć dla danego rodzaju profilu ościeżnicowego przy określonych warunkach (tu: otwór drzwiowy do 120 cm szerokości oraz wysokość ściany do 650 cm). Dla profilu UA50 tabela wskazuje limit 50 kg.

Sformułowanie "masa skrzydeł drzwiowych … może wynosić" należy rozumieć jako "jest dopuszczalna" w ramach podanego ograniczenia. Oznacza to, że poprawna wartość musi spełniać warunek: masa ≤ 50 kg. W praktyce często dobiera się elementy z zapasem, więc wartości mniejsze od limitu są jak najbardziej prawidłowe.

Dlatego odpowiedź "45 kg" jest poprawna: mieści się w zakresie dopuszczalnym dla UA50. Natomiast odpowiedzi "75 kg", "85 kg" i "95 kg" są błędne, ponieważ przekraczają limit 50 kg dla UA50. Takie masy wymagałyby zastosowania profilu o większej nośności (np. wyższej klasy), a w przeciwnym razie mogłoby dojść do odkształceń profilu, problemów z domykaniem skrzydła oraz pogorszenia bezpieczeństwa użytkowania.

Wskazówka egzaminacyjna: gdy w tabeli podano limit, a w odpowiedziach nie ma wartości równej limitowi, zwykle należy wybrać wartość mniejszą lub równą limitowi — o ile pytanie nie brzmi "jaka jest maksymalna…". Tu nie ma słowa "maksymalna", więc nie należy "szukać 50 kg", tylko sprawdzić dopuszczalność podanych wariantów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
"Dopuszczalna masa" to maksymalna łączna masa skrzydeł, jaką może przenieść dany profil w określonych warunkach. Każda wartość równa lub mniejsza od limitu jest akceptowalna, a przekroczenie limitu oznacza ryzyko odkształceń i wad montażu.
Najpierw znajdujesz wiersz "UA50", a potem odczytujesz wartość w kolumnie z masą. Ta wartość jest limitem. Jeśli pytanie pyta, ile "może wynosić" masa, wybierasz odpowiedź, która mieści się w granicy tego limitu.
Bo limit 50 kg oznacza "nie więcej niż 50 kg". Masa 45 kg spełnia warunek (45 ≤ 50), więc jest dopuszczalna. Typowy błąd polega na założeniu, że trzeba podać wartość maksymalną, mimo że pytanie pyta o wartość, która jest możliwa.
Nie. Profil UA50 nie "wymaga" konkretnej masy, tylko narzuca górną granicę obciążenia. Skrzydło może być znacznie lżejsze (np. 30–45 kg), a nawet jest to korzystne, bo zostawia zapas bezpieczeństwa i zmniejsza ryzyko deformacji.
Najczęściej myli się maksimum z "wartością docelową", albo automatycznie wybiera masę z innego wiersza (np. UA75). Zdarza się też ignorowanie tego, że pytanie dotyczy wartości dopuszczalnej, a nie maksymalnej, i szukanie liczby, której nie ma w odpowiedziach.
Gdy masa skrzydła drzwiowego przekracza limit dla UA50. Wtedy należy zastosować profil o większej nośności, aby nie przeciążać konstrukcji. Dobór "na styk" jest ryzykowny, więc w praktyce warto zostawiać rezerwę względem maksimum.
Tak, bo tabele nośności zwykle obowiązują dla określonego zakresu wymiarów otworu. Jeśli szerokość 90 cm mieści się w podanym zakresie (np. "do 120 cm"), możesz stosować wartości z tabeli. Poza zakresem trzeba sprawdzić inne warunki lub dane producenta.
Szukaj słów: "dopuszczalna", "nie może przekraczać", "limit" – to wskazuje maksimum. Jeśli pytanie brzmi "jaka jest maksymalna masa", wtedy wybierasz limit. Gdy brzmi "może wynosić", poprawna jest każda wartość mieszcząca się w limicie (tu tylko jedna z opcji).
Tak, jeśli tabela jest częścią zadania. Wystarczy odczytać limit dla UA50 i porównać go z odpowiedziami, wybierając masę nie większą od limitu. Egzamin sprawdza tu umiejętność czytania danych technicznych, nie tylko pamięć nazw profili.
Przeciążenie może powodować ugięcie lub skręcenie profilu, problemy z ustawieniem ościeżnicy, ocieranie skrzydła, trudności z zamykaniem oraz spadek trwałości połączeń. W skrajnym przypadku rośnie ryzyko uszkodzeń i zagrożenia dla użytkowników.
info

Statystycznie 62% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Tabela podaje, że dla profilu UA50 dopuszczalna (maksymalna) łączna masa skrzydeł wynosi 50 kg. Pytanie pyta o masę, która może wystąpić przy takim profilu, więc musi być nie większa niż limit."

Źródła:

  • Ilustracja dołączona do pytania: tabela "Dopuszczalna łączna masa skrzydeł drzwiowych..." (UA50: 50 kg; UA75: 75 kg; UA100: 100 kg) – materiał egzaminacyjny w treści zadania
  • Opis ilustracji (analiza pliku graficznego przez model wizyjny): wiersz UA50 wskazuje dopuszczalną masę 50 kg; nagłówek określa warunki: szerokość do 120 cm, wysokość ściany do 650 cm

Materiały:

  • Instrukcje montażu systemów suchej zabudowy (ściany z profili stalowych i okładzin)
  • Karty techniczne profili ościeżnicowych UA (nośności, ograniczenia wymiarowe)
  • Zadania treningowe z czytania tabel parametrów technicznych w budownictwie
