KWALIFIKACJA TWO3 - WRZESIEŃ 2014



PYTANIE NR 4.
Zgodnie z instrukcją montażu sekcji powinna ona być usztywniona między wręgami jak na rysunku, przy założeniu odstępu wręgowego 400 mm. W związku z tym należy przygotować belkę technologiczną z dwuteownika 200 o długości około

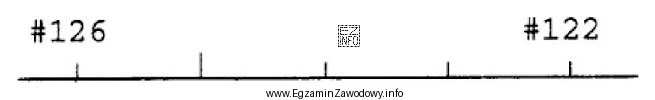

Ilustracja przedstawia prosty schemat liniowy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Długość belki technologicznej oblicza się jako liczbę odstępów wręgowych razy wartość odstępu. Między wręgami #126 i #122 są 4 odstępy (pięć wręgów wyznacza cztery przerwy). Przy założeniu odstępu 400 mm otrzymujemy 4×400 mm = 1600 mm, więc taka długość jest właściwa.

Pełne wyjaśnienie:

Belka technologiczna to element tymczasowy, który ma usztywnić sekcję kadłuba podczas montażu i spawania, aby ograniczyć odkształcenia. W tego typu zadaniach kluczowe jest poprawne zrozumienie pojęcia odstępu wręgowego: jest to odległość między osiami sąsiednich wręgów.

Na schemacie skrajne wręgi oznaczono jako #126 oraz #122, a pomiędzy nimi widać jeszcze trzy wręgi pośrednie. To oznacza, że mamy łącznie pięć wręgów wyznaczających rozpiętość, ale liczba odstępów jest mniejsza o jeden. Mechanizm jest zawsze taki sam: jeśli w szeregu jest 5 punktów (wręgów), to przerw między nimi są 4.

W zadaniu podano założenie: odstęp wręgowy = 400 mm. Zatem:

  • liczba odstępów między #126 a #122: 4,
  • długość belki ≈ 4 × 400 mm = 1600 mm.

Pozostałe propozycje są niepoprawne, bo wynikają z błędnego policzenia odstępów (np. przyjęcia 5 zamiast 4) albo z zastosowania innego, niepodanego w zadaniu odstępu wręgowego. W praktyce taki błąd prowadzi do przygotowania zbyt długiego elementu, który nie pasuje do rozpiętości i utrudnia montaż lub powoduje nieprawidłowe rozparcie sekcji.

Wskazówka egzaminacyjna: najpierw policz odstępy (przerwy), dopiero potem mnoż przez podany odstęp. To najczęściej eliminuje pomyłkę "5 wręgów = 5 odstępów".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wręga w kadłubie statku?
Wręga to poprzeczny element konstrukcyjny kadłuba, który usztywnia poszycie i nadaje kształt przekroju kadłuba. Wręgi są rozmieszczone wzdłuż długości jednostki w określonych odstępach i współpracują m.in. z wzdłużnikami oraz poszyciem, aby przenosić obciążenia.
Co oznacza pojęcie "odstęp wręgowy"?
Odstęp wręgowy to odległość między osiami dwóch sąsiednich wręgów. W zadaniach obliczeniowych jest to wartość, którą mnoży się przez liczbę przerw (odstępów) między wręgami skrajnymi, aby wyznaczyć rozpiętość lub długość elementu technologicznego.
Jak policzyć liczbę odstępów między wręgami #126 i #122?
Najpierw ustal, ile wręgów wyznacza rozpiętość. Jeśli widzisz 5 wręgów od #126 do #122, to odstępów między nimi są 4 (bo przerwy są między kolejnymi wręgami). Typowy błąd to przyjęcie, że liczba wręgów równa się liczbie odstępów.
Jak obliczyć długość belki technologicznej w tym zadaniu?
Użyj wzoru: długość belki = liczba odstępów × odstęp wręgowy. Gdy między skrajnymi wręgami są 4 odstępy, a odstęp wynosi 400 mm, to 4×400 mm = 1600 mm. Wynik podaje się w tych samych jednostkach, czyli w mm.
Dlaczego 5 wręgów daje 4 odstępy, a nie 5?
Odstęp istnieje tylko pomiędzy dwoma sąsiednimi wręgami. Gdy masz 5 "punktów" w szeregu, to przerwy są między (1–2), (2–3), (3–4) i (4–5), czyli łącznie 4. To zależność matematyczna niezależna od branży i często pojawia się w zadaniach montażowych.
Co to jest belka technologiczna i po co się ją stosuje?
Belka technologiczna to tymczasowy element usztywniający stosowany podczas montażu i spawania sekcji kadłuba. Jej celem jest ograniczenie odkształceń oraz utrzymanie geometrii. Po zakończeniu prac spawalniczych belkę zwykle się demontuje, dlatego musi być dobrana do rozpiętości montażowej.
Czy w praktyce można przyjąć "typowy" odstęp wręgowy bez dokumentacji?
Nie jest to bezpieczne. Odstęp wręgowy może się różnić w zależności od typu i wielkości jednostki oraz projektu. W zadaniach egzaminacyjnych należy używać wyłącznie danych podanych w treści (np. 400 mm), a w realnej pracy opierać się na dokumentacji konstrukcyjnej lub instrukcji technologicznej.
Jakie błędy najczęściej popełnia się w takich obliczeniach?
Najczęstsze to: policzenie liczby wręgów zamiast liczby odstępów, nieuwzględnienie skrajnych wręgów, pominięcie założonego odstępu (np. 400 mm) oraz pomyłki jednostek (m vs mm). Pomaga zapisanie kroków: odstępy → mnożenie → wynik w mm.
Co oznacza zapis "dwuteownik 200" w kontekście belki?
"Dwuteownik 200" oznacza profil stalowy typu I (dwuteowy) o wysokości nominalnej 200 mm. W zadaniu informuje o rodzaju przekroju belki, ale do obliczenia długości kluczowa jest rozpiętość między wręgami. Parametr 200 nie zastępuje danych o odstępie wręgowym.
Jak szybko sprawdzić wynik na egzaminie bez kalkulatora?
Wykorzystaj proste mnożenie w pamięci: 4×400 = (4×4)×100 = 16×100 = 1600. Najpierw upewnij się, że liczysz odstępy (przerwy), a nie wręgi. Taka kontrola "na logikę" zmniejsza ryzyko wybierania przypadkowo dużych liczb.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Eksperci podkreślają: "Długość belki technologicznej oblicza się jako liczbę odstępów wręgowych razy wartość odstępu."

Materiały:

  • Materiały dydaktyczne z budowy kadłubów: wręgi, wzdłużniki, poszycie (skrypt szkolny)
  • Ćwiczenia z czytania prostych schematów montażowych i liczenia odstępów
  • Zadania rachunkowe z długościami w mm (mnożenie, dodawanie tolerancji montażowej)
