KWALIFIKACJA BUD16 + BUD17 - CZERWIEC 2021



PYTANIE NR 10.
Zgodnie z przedstawionym rozwinięciem instalacji gazowej średnica odcinka doprowadzającego gaz do przepływowego podgrzewacza wody wynosi

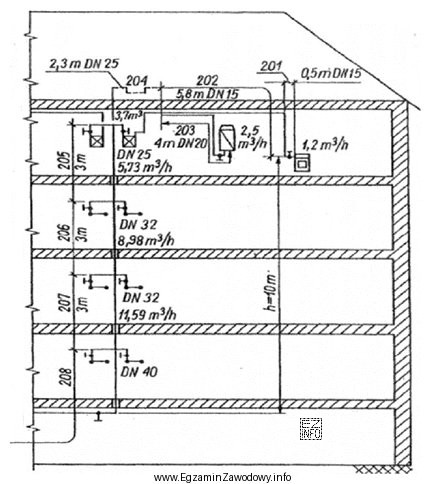

Ilustracja przedstawia schemat instalacji gazowej w budynku wielokondygnacyjnym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tym typie zadania średnicę odcinka ustala się przez odczyt oznaczenia DN przypisanego na rozwinięciu instalacji do przewodu prowadzącego bezpośrednio do przepływowego podgrzewacza wody.
Poprawna jest wartość wskazana przy właściwym odcinku, a pozostałe DN dotyczą innych fragmentów instalacji.

Pełne wyjaśnienie:

Zadanie sprawdza praktyczną umiejętność czytania rozwinięcia (schematu rozwiniętego) instalacji gazowej, czyli odczytywania parametrów przewodów przypisanych do konkretnych odcinków trasy gazu.

Aby wybrać poprawną odpowiedź, należy:

  • zidentyfikować na rozwinięciu odbiornik: przepływowy podgrzewacz wody,
  • prześledzić przewód zasilający prowadzący bezpośrednio do tego odbiornika (właściwe podejście),
  • odczytać oznaczoną przy nim średnicę nominalną (DN) i porównać z wariantami odpowiedzi.

Odpowiedź "DN 20" jest prawidłowa wtedy, gdy właśnie ta średnica jest opisana na schemacie przy odcinku doprowadzającym gaz do podgrzewacza. Pozostałe propozycje ("DN 15", "DN 25", "DN 32") są typowymi dystraktorami: mogą odnosić się do innych gałęzi, pionu, przewodu głównego albo odcinka przed rozgałęzieniem.

Najczęstsza pułapka polega na wybraniu DN z odcinka sąsiadującego (np. przewodu głównego) zamiast z podejścia do odbiornika albo na pominięciu fragmentu trasy, gdzie średnica może się zmieniać. Na egzaminie warto zawsze czytać schemat "od odbiornika wstecz" i upewnić się, że odczyt dotyczy dokładnie wskazanego odcinka.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza skrót DN na schemacie instalacji gazowej?
DN to oznaczenie średnicy nominalnej przewodu/armatury. Na rozwinięciu instalacji DN wskazuje, jakiej wielkości jest dany odcinek rurociągu w ujęciu nominalnym (doborowym), co ułatwia identyfikację elementów i dobór złączek oraz armatury.
Jak odczytać średnicę przewodu z rozwinięcia instalacji gazowej?
Najpierw znajdź odbiornik (np. podgrzewacz), potem prześledź przewód doprowadzający bezpośrednio do niego. Odczytaj DN zapisane przy tym odcinku. Uważaj na rozgałęzienia: DN przy przewodzie głównym może być inne niż DN podejścia do odbiornika.
Dlaczego na jednym schemacie mogą występować różne średnice DN?
Średnice zmieniają się, bo instalacja ma odcinki o różnym obciążeniu przepływem. Przewód główny lub pion często ma większą średnicę, a podejścia do pojedynczych odbiorników bywają mniejsze. Na rysunku każda średnica dotyczy tylko tego fragmentu, przy którym jest opisana.
Jakie błędy najczęściej robi się przy odczycie DN z rysunku instalacji?
Najczęstsze pomyłki to: odczyt DN z niewłaściwego odcinka (np. z pionu zamiast podejścia), pominięcie miejsca zmiany średnicy, oraz mylenie opisu odbiornika z opisem przewodu. Pomaga metoda "od odbiornika do źródła" i sprawdzenie, czy linia faktycznie prowadzi do danego urządzenia.
Czy średnica do podgrzewacza zawsze jest mniejsza niż średnica przewodu głównego?
Nie zawsze, ale często tak bywa w typowych instalacjach, bo przewód główny zasila kilka punktów poboru, a podejście obsługuje jeden odbiornik. Na egzaminie nie należy zgadywać "z doświadczenia" — rozstrzyga oznaczenie DN przy konkretnym odcinku na schemacie.
Kiedy na podejściu do odbiornika stosuje się większą średnicę przewodu?
Większą średnicę można spotkać, gdy odbiornik ma większe zapotrzebowanie na gaz lub gdy długość/układ przewodu powoduje większe spadki ciśnienia. W dokumentacji projektowej dobór jest wynikiem obliczeń i założeń. W zadaniach z rozwinięciem liczy się poprawne wskazanie odcinka i odczyt DN.
Jak rozpoznać na schemacie odcinek "doprowadzający gaz do odbiornika"?
To fragment przewodu kończący się przy symbolu/oznaczeniu urządzenia (np. podgrzewacza). Zwykle jest to ostatnie podejście od rozgałęzienia lub od pionu do konkretnego odbiornika. Kluczowe jest, aby śledzić ciągłość linii i opisy przy odcinkach, a nie tylko położenie graficzne.
Czy DN oznacza średnicę wewnętrzną rury w milimetrach?
Nie należy tego upraszczać. DN jest wartością nominalną używaną do klasyfikacji i doboru elementów, a nie gwarantowaną średnicą wewnętrzną w mm dla wszystkich materiałów. Dlatego w dokumentacji technicznej posługujemy się DN jako oznaczeniem doborowym, zgodnym z opisem projektu.
Jak przygotować się do zadań egzaminacyjnych z odczytu schematów instalacji gazowej?
Ćwicz pracę na rozwinięciach z legendą: identyfikuj odbiorniki, śledź trasę przewodu, zaznaczaj miejsca zmiany średnicy i odczytuj DN dla konkretnych odcinków. Dobrą metodą jest robienie krótkich notatek: "odcinek do odbiornika X → DN …", aby nie pomylić gałęzi.
Gdzie w praktyce wykorzystuje się umiejętność czytania rozwinięcia instalacji gazowej?
Wykorzystuje się ją podczas montażu (dobór rur i kształtek), kontroli zgodności wykonania z projektem, modernizacji instalacji oraz diagnostyki. Technik musi szybko odczytać, jaki przewód i jaka armatura są przewidziane na danym odcinku, aby uniknąć błędów materiałowych i montażowych.
