KWALIFIKACJA LES2 - CZERWIEC 2018



PYTANIE NR 17.

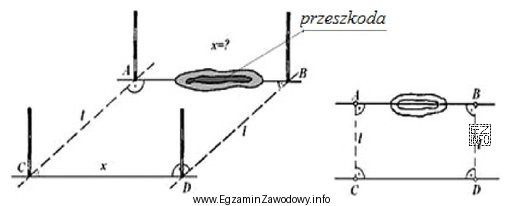

Zgodnie z przedstawionym rysunkiem do ustalenia kątów najprościej użyć
Ilustracja przedstawia schematyczny rysunek techniczny związany z pomiarami geodezyjnymi, prawdopodobnie w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do ustalania (odczytu lub wyznaczania) kątów na rysunku najprostszym przyrządem jest węgielnica, bo ma zdefiniowane kąty i umożliwia ich szybkie przenoszenie. Ruletka i łaty służą głównie do pomiaru długości, a planimetr do wyznaczania pól powierzchni na planach.

Pełne wyjaśnienie:

W zadaniu chodzi o dobór przyrządu, którym najłatwiej ustala się kąty na podstawie rysunku. Do takiej czynności typowo używa się węgielnicy, ponieważ jest to przyrząd kreślarski/pomocniczy o stałej geometrii, pozwalający szybko:

  • odczytać i kontrolować kąty (np. proste i pochodne w zależności od rodzaju węgielnicy),
  • przenosić kąt z rysunku na szkic lub na materiał do trasowania,
  • prowadzić linie pod ustalonym kątem w sposób powtarzalny.

Pozostałe propozycje nie są właściwe do ustalania kątów:

  • Ruletka służy do pomiaru długości (odległości liniowych). Może pomagać w wyznaczaniu punktów w terenie, ale nie jest przyrządem do bezpośredniego pomiaru/ustalania kątów na rysunku.
  • Planimetr jest przyrządem do wyznaczania pola powierzchni figur na planach/mapach. Nie służy do odczytu kątów, tylko do integracji pola obszaru ograniczonego linią.
  • Łaty miernicze wykorzystuje się głównie w pomiarach wysokości i odległości (np. w pracach niwelacyjnych). Tak jak ruletka, nie są narzędziem do ustalania kątów na rysunku.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się narzędzia do długości i pola, a pytanie dotyczy kątów, szukaj przyrządu kreślarskiego lub kątowego (np. węgielnica/kątomierz). To pomaga szybko przypisać narzędzie do właściwej wielkości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest węgielnica i do czego służy na rysunku?
Węgielnica to przyrząd kreślarski w kształcie trójkąta, używany do wyznaczania i kontrolowania kątów oraz prowadzenia prostych pod ustalonym kątem. W praktyce ułatwia szybkie przenoszenie geometrii z planu/rysunku na szkic lub podczas trasowania.
Dlaczego ruletka nie nadaje się do ustalania kątów na rysunku?
Ruletka mierzy odległości liniowe (długość), a nie kąty. Da się nią wyznaczać punkty przez odkładanie odcinków, ale nie pozwala bezpośrednio odczytać ani przenieść wartości kąta. Do kątów stosuje się narzędzia kątowe lub kreślarskie.
Co mierzy planimetr i kiedy się go używa?
Planimetr służy do wyznaczania pola powierzchni figur na mapach i planach (np. powierzchni wydzielenia, poligonu, obszaru o nieregularnym kształcie). Nie jest przeznaczony do pomiaru kątów, tylko do obliczania pól na podstawie obrysu.
Jakie narzędzie jest najprostsze do wyznaczania kątów na szkicu?
Najprostszym narzędziem do ustalania kątów na szkicu jest węgielnica (a w wielu zadaniach także kątomierz). Węgielnica daje szybki, powtarzalny sposób rysowania linii pod ustalonym kątem, bez przeliczania długości i bez dodatkowych konstrukcji.
Czy łaty miernicze służą do pomiaru kątów w terenie?
Łaty miernicze wykorzystuje się głównie do pomiarów wysokości i odległości (np. w niwelacji), a nie do kątów. Do pomiaru kątów w terenie stosuje się przyrządy kątowe (np. instrumenty geodezyjne) lub metody zależne od rodzaju wykonywanego pomiaru.
Jak odróżnić na egzaminie przyrządy do długości, pola i kątów?
Warto zapamiętać podział według mierzonej wielkości: długość (ruletka, taśma, łata), pole (planimetr), kąt (węgielnica, kątomierz lub instrumenty geodezyjne). Na egzaminie najpierw ustal, co jest mierzone w pytaniu, a dopiero potem wybieraj narzędzie.
Jakie błędy najczęściej popełnia się przy wyborze narzędzia do kątów?
Częsty błąd to wybór "pierwszego znanego" narzędzia pomiarowego (np. ruletki) bez analizy, że chodzi o kąt. Drugi błąd to mylenie pracy z mapą z pomiarem pola (planimetr) zamiast geometrii kierunków. Pomaga sprawdzenie: kąt ≠ długość ≠ pole.
Kiedy na mapie leśnej potrzebujesz informacji o kątach?
Informacja o kątach bywa potrzebna przy analizie geometrii granic, kierunków linii, szkicowaniu sytuacyjnym oraz przy prostych konstrukcjach na planie (np. prowadzeniu linii pod określonym kątem do istniejącej krawędzi). W takich pracach przydaje się węgielnica.
Czy do ustalania kątów zawsze wystarczy węgielnica?
Węgielnica jest bardzo wygodna do prostych konstrukcji i typowych kątów, ale nie zawsze pokrywa dowolną wartość kąta. Jeśli potrzebujesz dokładnej, dowolnej wartości, stosuje się kątomierz lub narzędzia geodezyjne. W zadaniach "najprościej" zwykle chodzi o węgielnicę.
Jak przygotować się do pytań o przyrządy pomiarowe w leśnictwie?
Ucz się przez skojarzenie "wielkość → przyrząd": długość, pole, kąt, wysokość. Rób krótkie fiszki z zastosowaniem (1 zdanie) i ćwicz na rysunkach: co chcesz ustalić i czym. Na egzaminie eliminuj odpowiedzi, które mierzą inną wielkość niż w pytaniu.
info

To pytanie poprawnie rozwiązuje 70% zdających egzamin. średnio łatwe

Według specjalistów z branży: "Do ustalania (odczytu lub wyznaczania) kątów na rysunku najprostszym przyrządem jest węgielnica, bo ma zdefiniowane kąty i umożliwia ich szybkie przenoszenie."

Materiały:

  • Materiały dydaktyczne z podstaw pomiarów i rysunku technicznego w leśnictwie
  • Ćwiczenia praktyczne: odczyt kątów z prostych szkiców i map oraz dobór przyrządu
  • Słownik/kompendium przyrządów pomiarowych (z opisem zastosowań)
