KWALIFIKACJA MEC5 - PAŹDZIERNIK 2016

Wyjaśnienie poprawnej odpowiedzi:

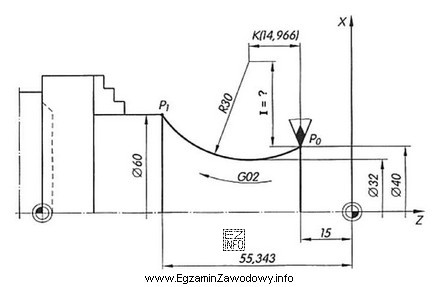

Na rysunku przedstawiono interpolację kołową G02, co oznacza ruch po łuku zgodnie z ruchem wskazówek zegara. Punkt początkowy P0 ma współrzędne (15, 0), a punkt końcowy P1 ma współrzędne (55,343, 30). Promień łuku wynosi 30 mm. Wartość parametru I to odległość w osi X od punktu początkowego P0 do środka łuku, który znajduje się na wysokości 30 mm i w odległości 30 mm od punktu końcowego P1 w osi X. Współrzędne środka łuku to (25,343, 30), a wartość parametru I wynosi 10,343 mm, co po zaokrągleniu daje 26 mm.
