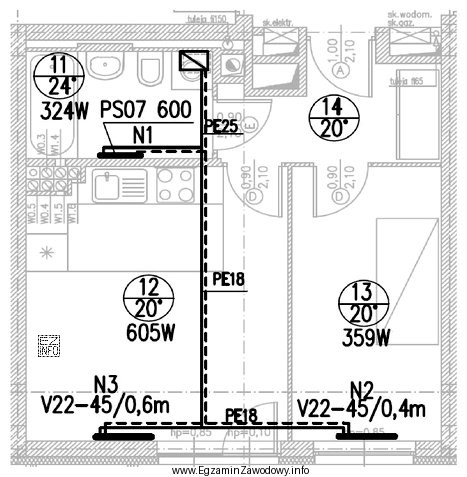

W tego typu zadaniu kluczowe jest, że sposób prowadzenia przewodów ma wynikać z rzutu instalacji grzewczej, czyli z dokumentacji graficznej (trasy przewodów oraz sposób ich rozgałęziania są tam pokazane symbolami i opisami). Poprawna odpowiedź wskazuje prowadzenie przewodów w podłodze oraz zastosowanie trójników, co odpowiada rozwiązaniu, w którym rozgałęzienia do poszczególnych odbiorników realizuje się przez odgałęzienia z głównej trasy.
Odpowiedź "podłodze, stosując trójniki." jest właściwa, ponieważ opisuje jednocześnie:
- miejsce prowadzenia przewodów (w warstwach podłogi),
- element rozgałęziający (trójnik), typowy dla układów trójnikowych.
Pozostałe propozycje są niepoprawne w kontekście odczytu rzutu:
- "bruzdach ścian." – to inna technologia prowadzenia przewodów (w ścianie), stosowana zależnie od projektu; jeśli rzut wskazuje trasy w podłodze, ta odpowiedź nie pasuje.
- "listwach przypodłogowych." – to rozwiązanie powierzchniowe, często wybierane przy modernizacjach, ale byłoby inaczej oznaczone na dokumentacji i zwykle nie odpowiada trasom prowadzonym w warstwach posadzki.
- "podłodze, stosując rozdzielacze." – mimo że zawiera "podłodze", wskazuje inny sposób zasilania obiegów: układ rozdzielaczowy (manifold), w którym od rozdzielacza prowadzi się osobne pętle/gałęzie. Jeśli na rzucie widoczne są rozgałęzienia trójnikami, nie należy tego utożsamiać z rozdzielaczem.
Wskazówka egzaminacyjna: gdy dwie odpowiedzi mają wspólny fragment (tu: "w podłodze"), porównaj ich drugi człon, bo to on rozstrzyga o typie instalacji. Najpierw szukaj na rysunku symboli rozgałęzień i sposobu prowadzenia tras, a dopiero potem wybieraj odpowiedź.
