KWALIFIKACJA ELM1 - CZERWIEC 2020



PYTANIE NR 11.

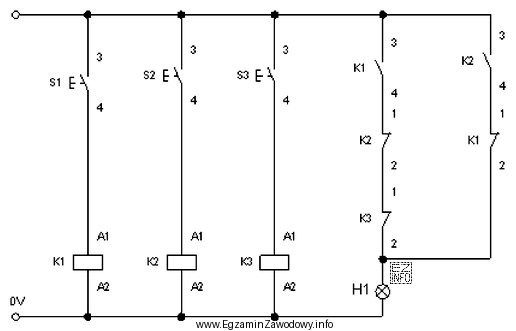

Zgodnie z zamieszczonym schematem lampka sygnalizacyjna H1 będzie świecić, gdy
Zgodnie z zamieszczonym schematem lampka sygnalizacyjna H1 będzie świecić,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu, lampka sygnalizacyjna H1 zaświeci się, gdy przekaźnik K1 zostanie aktywowany. Przekaźnik K1 zostanie aktywowany, gdy naciśnięty zostanie przycisk S1, który zamyka obwód między punktami 3 i 4, co powoduje przepływ prądu przez cewkę przekaźnika K1. Pozostałe przyciski S2 i S3 aktywują inne przekaźniki, które nie mają bezpośredniego wpływu na lampkę H1.
