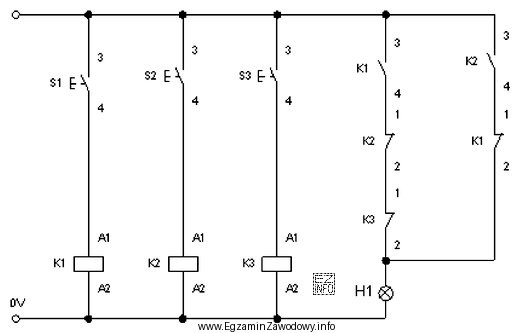

W tego typu zadaniu nie zgaduje się "intuicyjnie", tylko odczytuje warunek załączenia z narysowanego toru zasilania lampki H1. Lampka sygnalizacyjna zaświeci wyłącznie wtedy, gdy między źródłem zasilania a H1 istnieje ciągłość elektryczna, czyli wszystkie elementy w gałęzi szeregowej przewodzą, a w gałęziach równoległych przynajmniej jedna ścieżka jest zamknięta (zależnie od układu).
Odpowiedź "będzie naciśnięty tylko przycisk S1" jest poprawna, ponieważ schemat wskazuje, że właśnie taki stan zapewnia zamknięcie toru sterowania dla H1. Jednocześnie wymaganie "tylko" oznacza, że nie wolno dopuszczać dodatkowych naciśnięć, bo one w tym układzie zmieniają stan styków w sposób, który przerywa albo blokuje dopływ prądu do lampki.
- Odpowiedź "będą naciśnięte tylko przyciski S1 i S2" jest błędna, bo dodatkowe naciśnięcie S2 – zgodnie z ideą wielu układów sterowania – może rozłączyć tor (np. przez styk rozwierny w szeregu) albo przełączyć obwód tak, że H1 nie dostaje zasilania.
- Odpowiedź "będzie naciśnięty tylko przycisk S3" jest błędna, ponieważ sam S3 nie tworzy w schemacie wymaganego stanu zamknięcia toru dla H1 (zwykle pełni inną funkcję: blokady, STOP, wybór gałęzi lub sygnał pomocniczy).
- Odpowiedź "będą naciśnięte tylko przyciski S1 i S3" jest błędna z tej samej przyczyny co wariant z S2: naciśnięcie dodatkowego przycisku zmienia konfigurację styków i w pokazanym połączeniu nie spełnia warunku świecenia.
Wskazówka egzaminacyjna: zawsze zaznacz na schemacie, które styki są NO (zwierne) i które NC (rozwierne), a potem "przejdź palcem" po torze zasilania H1. Jeśli w którymkolwiek miejscu tor jest przerwany, lampka nie zaświeci.
