KWALIFIKACJA DRM4 - STYCZEŃ 2020



PYTANIE NR 22.
Które złącze przedstawiono na fotografii?

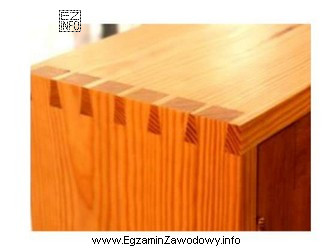

Ilustracja przedstawia fragment drewnianej konstrukcji, prawdopodobnie narożnik mebla, z widocznym złączem wczepowym skośnym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze wczepowe skośne rozpoznaje się po "zębach" (wczepach), których boki są prowadzone pod skosem, a nie równolegle do osi elementu. Wczepy proste mają krawędzie proste, wieloklinowe dotyczy połączeń na kliny/wieloklin, a narożnikowe czopowe ma charakterystyczny czop i gniazdo.

Pełne wyjaśnienie:

Rozpoznanie złącza na fotografii polega na analizie geometrii styku dwóch elementów drewnianych. Złącze wczepowe skośne to odmiana połączenia wczepowego, w której powtarzalne "zęby" (wczepy) mają boki ukształtowane pod kątem, co odróżnia je od wersji prostej.

Dlaczego poprawna jest odpowiedź "wczepowe skośne":

  • W połączeniu wczepowym widoczny jest rytmiczny układ wczepów na całej szerokości styku.
  • Odmiana skośna ma charakterystyczne pochylenie ścianek wczepów, przez co "zęby" nie wyglądają jak proste prostokąty.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Wczepowe proste" – również ma powtarzalne wczepy, ale ich boki są proste (bez skosu). Uczniowie często mylą te dwa typy, gdy zdjęcie jest wykonane pod kątem lub ma słabszy kontrast.
  • "Wieloklinowe" – kojarzy się z wieloklinem/klinami (profilami klinowymi, często w połączeniach wał–piasta w mechanice lub specjalnych profilach). W stolarstwie nazwa ta nie opisuje typowego narożnego układu wczepów jak w połączeniu wczepowym.
  • "Narożnikowe czopowe" – powinno mieć rozpoznawalny czop oraz odpowiadające mu gniazdo, a nie serię wielu wczepów na całej szerokości. Jest to inny mechanizm łączenia elementów.

Wskazówka egzaminacyjna: najpierw ustal, czy widzisz jeden czop (czopowe) czy powtarzalne zęby (wczepowe). Dopiero potem rozróżnij wczepy proste i skośne, patrząc na kąt ścianek wczepów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze wczepowe w stolarstwie?
Złącze wczepowe to połączenie dwóch elementów drewna wykonane przez wycięcie serii dopasowanych "zębów" (wczepów), które zazębiają się na całej szerokości styku. Zwiększa powierzchnię klejenia i stabilność połączenia, dlatego często występuje w narożach ramek lub skrzynek.
Jak odróżnić wczepy skośne od wczepów prostych na zdjęciu?
Spójrz na kształt boków wczepów. W wczepach prostych ścianki zębów są równoległe do osi elementu i tworzą "prostokątne" zarysy. W wczepach skośnych ścianki są pochylone, więc zęby wyglądają jak klinujące się pod kątem, a linie styku nie są w pełni prostopadłe.
Dlaczego złącze wczepowe jest mocne po sklejeniu?
Jest mocne, bo ma dużą powierzchnię kontaktu oraz wiele punktów zazębienia, co rozkłada obciążenia na większy obszar. Klej pracuje na większej powierzchni, a same wczepy ograniczają przesuw elementów. Dobre dopasowanie i docisk podczas klejenia są kluczowe.
Co oznacza określenie "skośne" w nazwie złącza wczepowego?
"Skośne" odnosi się do geometrii wczepów: boki zębów są wykonane pod kątem, a nie jako proste ścianki. Taki skos może poprawiać dopasowanie i "klinowanie" elementów oraz wpływać na estetykę. Na fotografii objawia się to ukośnymi liniami w obrębie zębów.
Czy złącze czopowe można pomylić ze złączem wczepowym?
Tak, zwłaszcza gdy zdjęcie jest niewyraźne lub pokazuje tylko fragment naroża. Mechanizm jest jednak inny: czopowe ma zwykle jeden czop i jedno gniazdo, a wczepowe ma wiele powtarzalnych zębów na całej szerokości. Pomaga policzenie "zębów" i ocena ich regularności.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu złączy na fotografiach?
Najczęstsze błędy to: ocenianie po jednym detalu (np. jednym "zębie"), ignorowanie kierunku włókien i naroża, mylenie nazw "wczepowe" z "wieloklinowe" przez skojarzenie z ząbkami oraz nieuwzględnienie perspektywy zdjęcia, która może zniekształcać kąty wczepów.
Kiedy stosuje się złącze wczepowe w prostych wyrobach z drewna?
Stosuje się je m.in. w narożach skrzynek, korpusów, prostych ramek i pojemników, gdy zależy na estetycznym i wytrzymałym narożu oraz większej powierzchni klejenia. Jest typowe w ćwiczeniach szkolnych, bo uczy precyzji trasowania, wycinania i dopasowania.
Dlaczego odpowiedź "wieloklinowe" nie pasuje do typowego naroża z wczepami?
"Wieloklinowe" odnosi się do połączeń wykorzystujących kliny/wieloklin, czyli inną zasadę przenoszenia sił niż klasyczne wczepy stolarskie w narożach. Jeśli na zdjęciu widać serię dopasowanych zębów na styku dwóch desek, to najczęściej jest to połączenie wczepowe, a nie klinowe.
Jakie narzędzia pomagają wykonać złącze wczepowe w warsztacie?
W praktyce używa się narzędzi do trasowania (kątownik, przymiar), cięcia (piła ręczna lub piła stołowa), wybrania materiału (dłuto) oraz narzędzi do obróbki (papier ścierny). W pracowniach stosuje się też prowadnice i przyrządy ułatwiające powtarzalność wczepów.
Jak przygotować się do pytań egzaminacyjnych z rozpoznawania złączy stolarskich?
Najlepiej uczyć się na zestawach zdjęć i rysunków: najpierw rozpoznawaj rodzinę złącza (wczepowe/czopowe/na pióro), potem cechę szczególną (proste/skośne). Pomaga robienie własnych fiszek z nazwą i 2–3 cechami rozpoznawczymi oraz krótkie ćwiczenia praktyczne w warsztacie.
info

Około 67% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Złącze wczepowe skośne rozpoznaje się po "zębach" (wczepach), których boki są prowadzone pod skosem, a nie równolegle do osi elementu."

Materiały:

  • Podręczniki i skrypty do nauki podstaw stolarstwa: rozdziały o połączeniach i złączach drewna
  • Atlas/album połączeń stolarskich (zdjęcia i rysunki różnych złączy)
  • Instrukcje BHP i materiały szkolne dot. obsługi podstawowych narzędzi do wykonywania połączeń (piły, frezarki, dłuta)
