KWALIFIKACJA ELM2 - CZERWIEC 2014



PYTANIE NR 12.

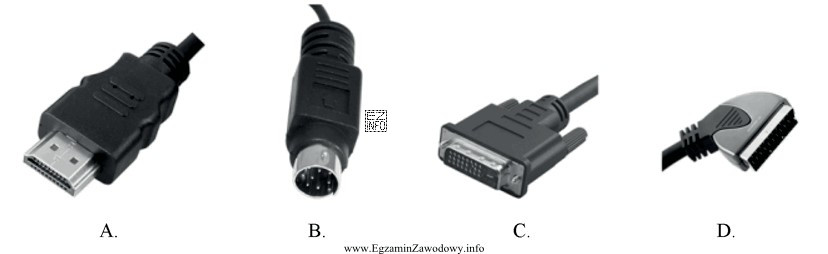

Złącze SCART, używane do przesyłania sygnałów AV, przedstawia fotografia
Ilustracja przedstawia cztery różne złącza używane do przesyłania sygnałów audio-wideo.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze SCART (Eurozłącze/Peritel) rozpoznaje się po dużej, płaskiej obudowie, niesymetrycznym ścięciu jednego narożnika (kluczowanie) oraz 21 blaszkowych stykach w dwóch rzędach. Na fotografii te cechy ma wariant D, więc on przedstawia wtyk SCART używany do analogowych sygnałów AV.

Pełne wyjaśnienie:

Złącze SCART (znane też jako Eurozłącze lub Peritel) to klasyczny, analogowy konektor audio-wideo używany powszechnie w europejskim sprzęcie RTV. Najważniejsze w tym pytaniu jest rozpoznanie złącza po cechach konstrukcyjnych, a nie znajomość szczegółowego opisu pinów.

Wtyk SCART ma kilka bardzo charakterystycznych elementów:

  • duży, szeroki i płaski kształt (znacznie większy niż HDMI),
  • niesymetryczne ścięcie jednego rogu, które działa jak klucz i utrudnia błędne włożenie wtyku,
  • 21 styków (widocznych jako blaszki/płytki) ułożonych w dwóch rzędach,
  • brak bocznych śrub mocujących (w odróżnieniu od wielu złączy komputerowych).

Odpowiedź "D" jest poprawna, ponieważ na fotografii właśnie ten wariant ma asymetryczny "ścięty" narożnik i układ licznych styków typowy dla SCART.

Pozostałe wtyki nie pasują do SCART:

  • "A" odpowiada nowoczesnemu, małemu złączu cyfrowemu (typowe dla HDMI): jest wyraźnie mniejsze i ma inny kształt obudowy oraz inny układ styków.
  • "B" to złącze okrągłe (rodzina Mini-DIN, np. S-Video). SCART nigdy nie ma kształtu okrągłego ani tak małej średnicy.
  • "C" przypomina złącze komputerowe z licznymi pinami i śrubami po bokach (np. DVI). SCART nie jest mocowany śrubami i ma inne kluczowanie (ścięty narożnik) oraz inną geometrię styków.

W praktyce serwisowej rozpoznanie SCART pomaga szybko dobrać właściwy przewód lub konwerter i uniknąć pomyłki typu "DVI/HDMI/SCART", które mimo podobnego zastosowania (obraz/dźwięk) są fizycznie i elektrycznie różne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze SCART i do czego służy?
Złącze SCART (Eurozłącze/Peritel) to 21-stykowy konektor analogowy do przesyłania sygnałów audio-wideo między urządzeniami RTV. Służyło m.in. do łączenia telewizora z magnetowidem, dekoderem, odtwarzaczem DVD lub konsolą, przenosząc obraz i dźwięk oraz sygnały sterujące.
Jak rozpoznać złącze SCART po wyglądzie na zdjęciu?
Najłatwiej szukać trzech cech: duży i płaski wtyk, niesymetryczne ścięcie narożnika (kluczowanie) oraz 21 blaszkowych styków w dwóch rzędach. Jeśli widzisz śruby (jak w DVI) albo mały trapez (jak HDMI), to nie jest SCART.
Dlaczego SCART ma ścięty jeden róg?
Ścięty narożnik pełni funkcję klucza mechanicznego. Dzięki temu wtyk ma właściwą orientację i trudniej go włożyć odwrotnie. To zmniejsza ryzyko uszkodzeń i ułatwia poprawne podłączenie w warunkach serwisowych, szczególnie przy gniazdach umieszczonych z tyłu urządzeń.
Jakie sygnały przenosi SCART w typowych zastosowaniach RTV?
SCART mógł przenosić analogowy obraz kompozytowy (CVBS), często także RGB, czasem S-Video (zależnie od urządzenia), a ponadto dźwięk stereo i sygnały sterujące (np. przełączanie trybu TV/AV). W praktyce jakość zależała od tego, które piny były obsadzone i jaką funkcję wspierało konkretne urządzenie.
Jaka jest różnica między SCART a HDMI w praktyce serwisowej?
SCART to duże, analogowe złącze 21-pin, a HDMI to mniejsze, cyfrowe złącze (inna geometria i inne sygnały). W serwisie ważne jest to, że nie da się ich zastąpić prostą "przejściówką" bez elektroniki: często potrzebny jest konwerter analog-cyfra lub cyfra-analog.
Czy SCART jest jeszcze spotykany w urządzeniach RTV?
Tak, mimo że w nowych urządzeniach bywa wypierany przez HDMI, wiele starszych telewizorów, magnetowidów i dekoderów nadal działa w gospodarstwach domowych. Dlatego rozpoznawanie SCART i dobór właściwych przewodów pozostaje praktyczną umiejętnością w naprawach i instalacjach starszego sprzętu.
Jak nie pomylić SCART ze złączem DVI na zdjęciu?
DVI zwykle ma boczne śruby do przykręcania wtyku i inny, "komputerowy" kształt z gęstą matrycą pinów. SCART jest szerszy, płaski, ma ścięty narożnik i blaszki stykowe widoczne w dwóch rzędach. Obecność śrub to najszybszy sygnał, że to raczej DVI niż SCART.
Jakie są najczęstsze błędy uczniów przy rozpoznawaniu złączy AV?
Często myli się złącza na podstawie ogólnej funkcji ("do telewizora") zamiast cech mechanicznych. Typowe błędy to wybór HDMI, bo jest popularne, ignorowanie ściętego narożnika SCART oraz nieuwaga na śruby (DVI) lub okrągły kształt (Mini-DIN). Pomaga porównywanie: rozmiar, kluczowanie, liczba i układ styków.
Kiedy w serwisie potrzebny jest konwerter SCART na HDMI?
Konwerter jest potrzebny wtedy, gdy trzeba połączyć urządzenie ze starym wyjściem analogowym (SCART) z telewizorem mającym głównie wejścia cyfrowe (HDMI), lub odwrotnie. Sama mechaniczna przejściówka nie zmienia rodzaju sygnału, więc bez konwersji często nie będzie obrazu albo dźwięku.
Jak przygotować się do pytań egzaminacyjnych o złącza SCART, HDMI i DVI?
Najskuteczniej uczyć się na zdjęciach i realnych wtykach: porównuj kształt obudowy, kluczowanie, śruby oraz układ styków. Zrób własną "ściągę wizualną" 4–6 złączy (SCART, HDMI, DVI, VGA, Mini-DIN). Na egzaminie szukaj jednej cechy rozstrzygającej, a dopiero potem potwierdzaj pozostałymi.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że złącze SCART (Eurozłącze/Peritel) rozpoznaje się po dużej, płaskiej obudowie, niesymetrycznym ścięciu jednego narożnika (kluczowanie) oraz 21 blaszkowych stykach w dwóch rzędach.

Źródła:

  • Wikipedia: "SCART" (opis złącza, liczba pinów, cechy fizyczne) https://en.wikipedia.org/wiki/SCART (dostęp: 2026-03-02)
  • Wikipedia: "HDMI" (porównanie: mniejszy konektor cyfrowy, inny kształt) https://en.wikipedia.org/wiki/HDMI (dostęp: 2026-03-02)
  • Wikipedia: "Digital Visual Interface (DVI)" (cechy: śruby mocujące, układ pinów) https://en.wikipedia.org/wiki/Digital_Visual_Interface (dostęp: 2026-03-02)

Materiały:

  • Katalogi/atlas złączy audio-wideo (zdjęcia wtyków i gniazd)
  • Dokumentacje serwisowe RTV (opisy złączy i pinouty)
  • Materiały dydaktyczne z rozpoznawania złączy: HDMI, SCART, DVI, VGA, Mini-DIN
