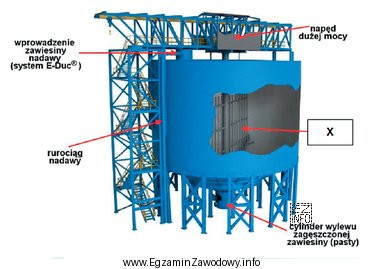

Zagęszczacz promieniowy głęboki to aparat, w którym zachodzi zagęszczanie zawiesiny poprzez sedymentację cząstek stałych i odpływ sklarowanej cieczy przelewem. Na typowych rysunkach technicznych poszczególne części urządzenia rozpoznaje się głównie po położeniu i funkcji w układzie.
Odpowiedź "mieszadło kratowe" jest właściwa, ponieważ mieszadło tego typu pracuje w strefie dopływu (często centralnej) i odpowiada za
- rozprowadzenie dopływającej zawiesiny w objętości zbiornika,
- wstępne ujednorodnienie strumienia (bez intensywnego wzburzania całej zawartości),
- ograniczenie zjawisk niepożądanych, takich jak lokalne przeciążenia hydrauliczne czy nierównomierne opadanie cząstek.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w kontekście oznaczenia elementu znakiem X na rysunku zagęszczacza:
- "rynna przelewowa" to element obwodowy, związany z odpływem cieczy sklarowanej. Na schematach znajduje się przy krawędzi zbiornika, a nie w strefie dopływu/środka.
- "ramię zgarniaka" jest częścią mechanizmu zgarniacza, którego zadaniem jest przesuwanie osadu po dnie ku strefie odbioru. Jest to zwykle długi element promieniowy, rozpoznawalny jako konstrukcja nośna zgarniaczy, a nie jako mieszadło kratowe.
- "płyta lamel" kojarzy się z aparatami lamelowymi (np. osadnikami lamelowymi), gdzie stosuje się pakiety lamel do zwiększenia powierzchni osadzania. W klasycznym zagęszczaczu promieniowym głębokim nie jest to element podstawowy identyfikowany w ten sposób na rysunku.
Wskazówka egzaminacyjna: gdy pytanie dotyczy znaku na rysunku, zawsze analizuj położenie elementu (centrum vs obwód, dno vs przelew) i jego rolę procesową (dopływ/rozprowadzenie, zgarniianie osadu, odbiór przelewu). To pozwala odróżnić mieszadło od elementów przelewu i zgarniacza.
