KWALIFIKACJA ELM3 - CZERWIEC 2022



PYTANIE NR 28.

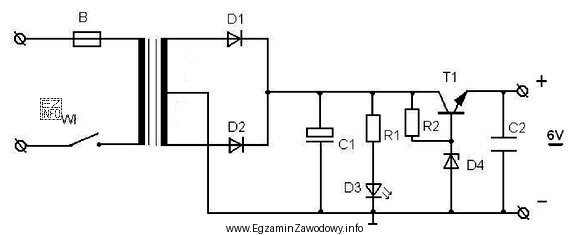

~230V Zadaniem kondensatora C1 w układzie, którego schemat przedstawiono na rysunku, jest
~230V Zadaniem kondensatora C1 w układzie, którego schemat
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kondensator C1 w przedstawionym układzie pełni rolę filtra wygładzającego. Jego zadaniem jest zmniejszenie tętnień napięcia wyjściowego po prostowaniu. Kondensator gromadzi ładunek w momencie, gdy napięcie wyjściowe wzrasta, a następnie oddaje go, gdy napięcie spada, co prowadzi do wygładzenia przebiegu napięcia. Dlatego poprawną odpowiedzią jest "zmniejszenie tętnień."
