KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2023



PYTANIE NR 1.

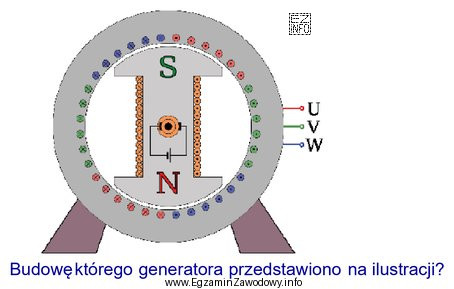

Ilustracja przedstawia schematyczny rysunek generatora synchronicznego z wirnikiem jawnobiegunowym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wirnik jawnobiegunowy jest charakterystyczny dla maszyny synchronicznej (z wyraźnie wydzielonymi biegunami). Maszyny asynchroniczne mają inny układ wirnika (np. klatkowy), a wirnik cylindryczny dotyczy innej konstrukcji maszyny synchronicznej. Maszyna prądu stałego jest odrębnym typem (komutator).

Pełne wyjaśnienie:

Odpowiedź "Synchronicznego z wirnikiem jawnobiegunowym." odnosi się do konstrukcji typowej dla wielu maszyn synchronicznych, w których bieguny magnetyczne wirnika są wyraźnie wydzielone (tzw. bieguny jawne). Taka budowa jest często spotykana w maszynach pracujących przy niższych prędkościach obrotowych, gdzie korzystne jest uzyskanie dużej liczby biegunów.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu:

  • "Asynchronicznego." – maszyna asynchroniczna (indukcyjna) nie pracuje synchronicznie z polem wirującym, a jej wirnik ma inną konstrukcję (np. klatkową lub pierścieniową). Pojęcie "wirnik jawnobiegunowy" nie jest typowym rozróżnieniem dla maszyn asynchronicznych w zadaniach identyfikacyjnych.
  • "Synchronicznego z wirnikiem cylindrycznym." – to także maszyna synchroniczna, ale z inną budową wirnika: bieguny nie są "wystające", a wirnik jest bardziej gładki/cylindryczny. W pytaniach rozróżniających typ wirnika wybór między jawnobiegunowym a cylindrycznym ma kluczowe znaczenie.
  • "Prądu stałego." – maszyna prądu stałego jest klasyfikowana inaczej (m.in. komutator i szczotki, inny sposób komutacji prądu w tworniku). Określenia "synchroniczna/asynchroniczna" dotyczą maszyn prądu przemiennego i nie opisują maszyn DC wprost.

Wskazówka egzaminacyjna: gdy w treści/rysunku pojawiają się wyraźne bieguny na wirniku (segmenty/butowate nabiegunniki), najczęściej chodzi o wirnik jawnobiegunowy maszyny synchronicznej. Gdy wirnik jest gładki i "walcowy", częściej pasuje wirnik cylindryczny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wirnik jawnobiegunowy w maszynie synchronicznej?
Wirnik jawnobiegunowy to wirnik z wyraźnie wydzielonymi biegunami magnetycznymi (bieguny "wystają" z jarzma). Taka konstrukcja ułatwia uzyskanie większej liczby biegunów i jest typowa dla maszyn synchronicznych pracujących przy niższych prędkościach.
Jak odróżnić wirnik jawnobiegunowy od cylindrycznego na rysunku?
Wirnik jawnobiegunowy ma widoczne, wydzielone bieguny (często z nabiegunnikami). Wirnik cylindryczny jest bardziej "gładki" i ma kształt walca bez wyraźnych występów biegunów. W zadaniach obrazkowych to zwykle najważniejsza cecha rozpoznawcza.
Dlaczego wirnik jawnobiegunowy kojarzy się z maszyną synchroniczną?
W maszynie synchronicznej pole magnetyczne wirnika jest wytwarzane przez wzbudzenie (np. uzwojenie wzbudzenia), a bieguny mogą być jawnie ukształtowane. W maszynie asynchronicznej wirnik działa na zasadzie indukcji, więc typowe rozróżnienie "jawnobiegunowy/cylindryczny" nie jest tam standardowym podziałem.
Czy silnik asynchroniczny może mieć wirnik jawnobiegunowy?
W typowym ujęciu egzaminacyjnym nie. Silniki asynchroniczne najczęściej mają wirnik klatkowy lub pierścieniowy. Jeśli pytanie operuje pojęciem "wirnik jawnobiegunowy", zwykle dotyczy to maszyny synchronicznej, a nie indukcyjnej.
Co oznacza określenie "wirnik cylindryczny" w maszynie synchronicznej?
Wirnik cylindryczny to konstrukcja o kształcie walca, bez wystających biegunów. W praktyce bywa łączony z maszynami synchronicznymi pracującymi przy wyższych prędkościach obrotowych, gdzie ważna jest wytrzymałość mechaniczna i równomierny rozkład masy.
Jakie elementy wskazują, że to maszyna prądu stałego, a nie synchroniczna?
Najczęściej rozpoznawalnym elementem maszyny prądu stałego jest komutator współpracujący ze szczotkami. W maszynach synchronicznych typowo nie ma komutatora do komutacji prądu twornika. Jeśli na schemacie/rysunku widać komutator, to silna wskazówka na maszynę DC.
Kiedy w energetyce spotyka się maszyny synchroniczne z wirnikiem jawnobiegunowym?
Często w układach, gdzie prędkość obrotowa jest niższa i potrzebna jest większa liczba biegunów, np. w części zastosowań generatorowych. W pytaniach zawodowych ważne jest skojarzenie: "bieguny jawne" → "maszyna synchroniczna" → określony typ wirnika.
Jakie są najczęstsze pomyłki na egzaminie przy rozróżnianiu synchroniczny i asynchroniczny?
Typowe błędy to wybór "asynchronicznego" z przyzwyczajenia (bo jest bardzo popularny w napędach) oraz mylenie nazw. Pomaga szybka kontrola: jeśli w treści pojawia się "wirnik jawnobiegunowy/cylindryczny", to pytanie prawie na pewno dotyczy maszyny synchronicznej.
Czy do rozpoznania typu wirnika potrzebne są obliczenia?
Zazwyczaj nie. To zadania rozpoznawcze: identyfikujesz konstrukcję po opisie lub ilustracji. Obliczenia pojawiają się raczej przy doborze parametrów pracy (moc, prędkość, liczba biegunów), ale samo rozróżnienie jawnobiegunowy/cylindryczny jest wiedzą opisową.
Jak uczyć się rozpoznawania wirników maszyn na egzamin ELE.6?
Najlepiej pracować na zestawach zdjęć/rysunków i krótkich opisach cech: bieguny jawne, gładki walec, klatka wirnika, komutator. Twórz własną "listę cech" i ćwicz porównywanie podobnych odpowiedzi, bo egzamin często sprawdza drobne różnice terminologiczne.
info

To pytanie poprawnie rozwiązuje 54% zdających egzamin. trudne

Według specjalistów z branży: "Wirnik jawnobiegunowy jest charakterystyczny dla maszyny synchronicznej (z wyraźnie wydzielonymi biegunami)."

Źródła:

  • Wikipedia (PL): "Maszyna synchroniczna" – opis budowy i typów wirników (jawnobiegunowy/cylindryczny), https://pl.wikipedia.org/wiki/Maszyna_synchroniczna (dostęp: 2026-03-02)
  • Wikipedia (PL): "Silnik asynchroniczny" – charakterystyka i budowa wirnika klatkowego/pierścieniowego, https://pl.wikipedia.org/wiki/Silnik_asynchroniczny (dostęp: 2026-03-02)
  • Wikipedia (PL): "Maszyna prądu stałego" – cechy konstrukcyjne (komutator), https://pl.wikipedia.org/wiki/Maszyna_pr%C4%85du_sta%C5%82ego (dostęp: 2026-03-02)

Materiały:

  • Podręczniki i skrypty z maszyn elektrycznych (część: maszyna synchroniczna)
  • Instrukcje eksploatacji i DTR generatorów synchronicznych (część: budowa wirnika)
  • Materiały dydaktyczne dotyczące elektrowni wodnych i turbozespołów (zastosowania wirników jawnobiegunowych/cylindrycznych)
