Rozpoznanie typu pompy na schemacie opiera się na elementach roboczych i zasadzie przemieszczania cieczy.

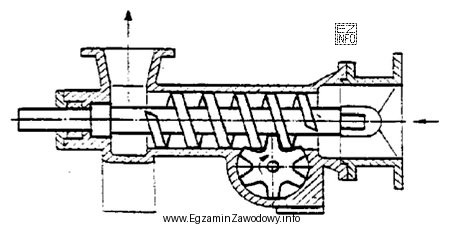

Odpowiedź "ślimakowa" pasuje do schematów, na których widać element o kształcie śruby (ślimaka) lub układ śrubowy w korpusie. Taka pompa jest wyporowa: zamknięte komory medium przesuwają się wzdłuż osi, co zwykle zapewnia ciągły, mniej pulsujący strumień niż w rozwiązaniach skokowych.
Dlaczego pozostałe odpowiedzi nie pasują do typowych schematów pompy ślimakowej:
- "nurnikowa" – kluczowym wyróżnikiem jest nurnik/tłok wykonujący ruch posuwisto-zwrotny oraz zawory ssawne i tłoczne; przepływ ma charakter bardziej skokowy.
- "przeponowa" – charakterystyczna jest elastyczna przepona (membrana), często z komorą powietrzną/napędem; na schemacie zwykle widać odkształcającą się przegrodę zamiast elementu śrubowego.
- "skrzydełkowa" – w typowej pompie skrzydełkowej występuje wirnik z łopatkami (skrzydełkami) pracującymi w mimośrodowym korpusie; to inna geometria niż ślimak/śruba.
Wskazówka egzaminacyjna: szukaj na schemacie odpowiedzi na pytania: czy jest element śrubowy?, czy jest tłok/nurnik i zawory?, czy jest przepona?, czy są łopatki w wirniku?. Dopiero potem wybieraj typ pompy.
