KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2014

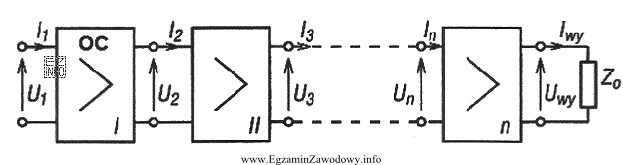

Wzmacniacz typu OC jest w praktyce rozumiany jako stopień wspólnego kolektora (tzw. wtórnik emiterowy). Taki stopień nie jest wybierany po to, aby uzyskać duże wzmocnienie napięciowe, lecz aby poprawić współpracę kolejnych bloków w torze sygnałowym.

Dlaczego poprawne jest "Zapewnia dużą rezystancję wejściową."
Wtórnik emiterowy charakteryzuje się bardzo dużą impedancją wejściową. Dzięki temu poprzedni element toru (źródło sygnału, czujnik, filtr, poprzedni stopień) jest słabo obciążany. W układach wielostopniowych oznacza to mniejsze tłumienie sygnału na wejściu oraz stabilniejsze parametry pracy poprzedniego stopnia.

Dlaczego pozostałe odpowiedzi nie pasują do stopnia OC/WK

• "Odwraca fazę sygnału wejściowego."
  Brak odwrócenia fazy jest typowy dla wspólnego kolektora: sygnał na wyjściu (na emiterze) jest w fazie z sygnałem wejściowym. Inwersja fazy jest charakterystyczna m.in. dla konfiguracji wspólnego emitera.
• "Zapewnia duże wzmocnienie napięciowe i prądowe."
  Wspólny kolektor ma wzmocnienie napięciowe bliskie 1 (nie jest to "duże" wzmocnienie napięciowe). Może natomiast zapewniać zauważalne wzmocnienie prądowe, dlatego mówi się o nim jako o buforze/sterowniku, a nie typowym stopniu napięciowym.
• "Separuje galwanicznie źródło sygnału wejściowego i II stopień wzmacniacza."
  Separacja galwaniczna wymaga elementu izolującego (np. transformatora lub transoptora). Typowe połączenia między stopniami wzmacniacza (nawet jeśli występuje sprzęgające pojemnościowo) nie stanowią izolacji galwanicznej w sensie egzaminacyjnym.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się "duża rezystancja wejściowa" oraz "brak inwersji fazy", bardzo często chodzi o wtórnik emiterowy (wspólny kolektor). Gdy mowa o "dużym wzmocnieniu napięciowym" i "odwróceniu fazy" – zwykle o wspólnym emiterze.
