KWALIFIKACJA ELM5 - STYCZEŃ 2017



PYTANIE NR 30.

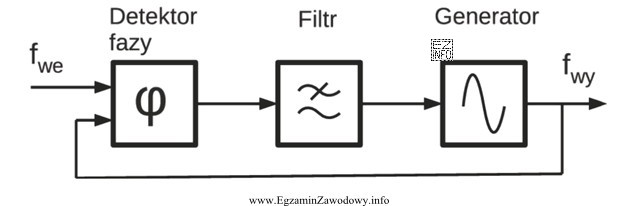

Schemat blokowy którego układu pokazano na rysunku?
Ilustracja przedstawia schemat blokowy układu elektronicznego, który jest związany z pętlą synchronizacji fazy (PLL).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pętla synchronizacji fazy PLL jest układem ze sprzężeniem zwrotnym, w którym sygnał z wyjścia (zwykle z VCO i ewentualnego dzielnika) wraca do detektora fazy. Obecność detektora fazy oraz filtru pętli sterującego generatorem wskazuje na PLL, a nie na sam VCO/CCO ani na filtr aktywny.

Pełne wyjaśnienie:

Pętla synchronizacji fazy (PLL) to układ regulacji, którego celem jest takie sterowanie generatorem, aby zminimalizować różnicę fazy (a pośrednio także częstotliwości) między sygnałem odniesienia a sygnałem zwrotnym z wyjścia.

Typowy schemat blokowy PLL zawiera:

  • detektor fazy (porównuje fazę sygnału odniesienia i sygnału ze sprzężenia),
  • filtr pętli (wygładza/kształtuje sygnał sterujący, wpływa na dynamikę i stabilność pętli),
  • generator sterowany napięciem (VCO) (jego częstotliwość zależy od napięcia sterującego),
  • często także element w torze sprzężenia (np. dzielnik częstotliwości), który pozwala uzyskać żądaną relację częstotliwości.

Odpowiedź "Pętli synchronizacji fazy PLL." jest poprawna, ponieważ tylko PLL tworzy zamkniętą pętlę: wyjście generatora (czasem po podziale) wraca do bloku porównującego z odniesieniem, a wynik porównania po filtracji steruje generatorem. Sam "Generatora sterowanego napięciem VCO." opisuje jedynie pojedynczy blok wykonawczy, bez detektora fazy i bez wyraźnego sprzężenia zwrotnego, więc nie wyczerpuje struktury pętli.

Odpowiedź "Generatora sterowanego prądem CCO." dotyczy innego typu sterowania (prądowego), a w dodatku nadal odnosi się do pojedynczego generatora, a nie do całego układu z porównaniem fazy i filtrem pętli. Nawet jeśli na rysunku występuje generator jako element, to o rozpoznaniu PLL decyduje komplet bloków i ich połączenie w pętlę.

Odpowiedź "Filtru aktywnego." jest niepoprawna, bo filtr aktywny to zwykle układ filtrujący realizowany np. na wzmacniaczu operacyjnym, bez konieczności istnienia detektora fazy i generatora sterowanego w pętli. W PLL filtr występuje, ale pełni rolę filtru pętli i jest tylko częścią całości, a nie samodzielnym układem będącym tematem schematu.

Wskazówka egzaminacyjna: przy schematach blokowych szukaj najpierw sprzężenia zwrotnego oraz bloku porównującego (detektor fazy). Jeśli sygnał steruje generatorem, a wyjście wraca do porównania z odniesieniem, najczęściej masz do czynienia z PLL.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pętla synchronizacji fazy PLL?
PLL to układ ze sprzężeniem zwrotnym, który dopasowuje fazę (i zwykle częstotliwość) generatora do sygnału odniesienia. W typowej PLL są: detektor fazy, filtr pętli oraz generator sterowany (najczęściej VCO), a sygnał z wyjścia wraca do porównania.
Jak rozpoznać PLL na schemacie blokowym?
Szukaj trzech elementów naraz: detektora fazy (porównanie z odniesieniem), filtru pętli oraz generatora sterowanego. Kluczowe jest też sprzężenie zwrotne: wyjście generatora (czasem przez dzielnik) wraca do detektora fazy.
Dlaczego w PLL występuje filtr pętli?
Filtr pętli wygładza sygnał z detektora fazy i ustala dynamikę działania PLL. Ogranicza zakłócenia i tętnienia sterowania, wpływa na czas zestrojenia oraz stabilność. To element regulacji, a nie "zwykły filtr sygnałowy" z toru audio.
Co robi detektor fazy w PLL?
Detektor fazy wytwarza sygnał zależny od różnicy fazy między sygnałem odniesienia a sygnałem zwrotnym z wyjścia. Ten sygnał po filtracji steruje generatorem, tak aby różnica fazy dążyła do zera (stan zablokowania pętli).
Jaka jest różnica między PLL a samym VCO?
VCO to generator, którego częstotliwość zależy od napięcia sterującego. PLL to cały układ regulacji: VCO jest tylko elementem wykonawczym, a resztę stanowią blok porównujący (detektor fazy), filtr pętli i sprzężenie zwrotne, które zapewnia synchronizację.
Czy CCO i VCO to to samo w elektronice?
Nie. VCO jest sterowany napięciem, a CCO prądem. W praktyce oba mogą być używane jako element generatora w układach regulacji, ale sam fakt istnienia generatora nie oznacza PLL. O PLL decyduje zamknięta pętla z porównaniem fazy.
Kiedy PLL jest w stanie zablokowania (lock)?
Stan zablokowania występuje, gdy pętla ustali takie sterowanie generatora, że sygnał zwrotny ma stałą relację fazy względem odniesienia (różnica fazy nie "ucieka" w czasie). Wtedy częstotliwość generatora jest zgodna z wymaganą przez pętlę.
Gdzie w praktyce spotyka się układy PLL?
PLL są powszechne w radiotechnice i systemach cyfrowych: synteza częstotliwości w nadajnikach/odbiornikach, odzysk zegara w transmisji danych, generacja stabilnych taktowań w układach cyfrowych oraz demodulacja niektórych modulacji.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu PLL?
Częsty błąd to wybranie "VCO", bo jest najbardziej rozpoznawalnym blokiem. Inny błąd to uznanie, że obecność filtru oznacza filtr aktywny. W zadaniach patrz na połączenia: bez sprzężenia zwrotnego i detektora fazy nie ma PLL.
Jak uczyć się schematów blokowych PLL do egzaminu?
Najlepiej ćwiczyć na rysunkach: zaznaczaj tor odniesienia, tor sprzężenia i miejsce porównania. Naucz się funkcji każdego bloku (detektor fazy, filtr pętli, generator, dzielnik). Na egzaminie najpierw sprawdź, czy układ tworzy zamkniętą pętlę regulacji.
info

Statystycznie 35% uczniów zna prawidłową odpowiedź. bardzo trudne

Eksperci podkreślają: "Pętla synchronizacji fazy PLL jest układem ze sprzężeniem zwrotnym, w którym sygnał z wyjścia (zwykle z VCO i ewentualnego dzielnika) wraca do detektora fazy."
