KWALIFIKACJA ELM5 - STYCZEŃ 2020



PYTANIE NR 10.

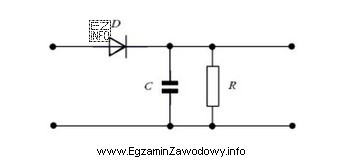

Układ przedstawiony na schemacie to
Układ przedstawiony na schemacie to
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ przedstawiony na schemacie to demodulator AM. Składa się z diody, kondensatora i rezystora, co jest typową konfiguracją dla demodulatora AM. Dioda prostuje sygnał, kondensator filtruje składową stałą, a rezystor zapewnia odpowiednie obciążenie.
