KWALIFIKACJA BUD14 + BUD15 - PAŹDZIERNIK 2016



PYTANIE NR 4.
Jaką szerokość mają drzwi do pomieszczenia produkcyjnego na przedstawionym rysunku?

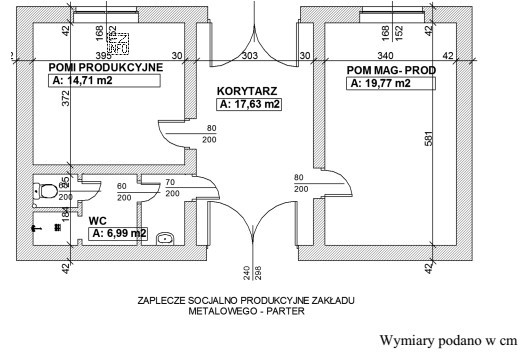

Ilustracja przedstawia plan parteru zaplecza socjalno-produkcyjnego zakładu metalowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Szerokość drzwi należy odczytać bezpośrednio z wymiarowania na rysunku (przy symbolu drzwi lub w łańcuchu wymiarowym).
Wartości 200 cm i 240 cm zwykle dotyczą wysokości lub innych gabarytów, a nie szerokości przejścia. Z rysunku wynika szerokość 80 cm.

Pełne wyjaśnienie:

W tego typu zadaniu nie "zgaduje się" typowej szerokości drzwi, tylko odczytuje wymiar z dokumentacji. Na rysunkach budowlanych drzwi są najczęściej oznaczone symbolem skrzydła z łukiem pokazującym kierunek otwierania, a ich wymiary mogą być podane:

  • bezpośrednio przy drzwiach (opis liczbowy),
  • w łańcuchu wymiarowym wzdłuż ściany,
  • w zestawieniu stolarki (jeśli rysunek je zawiera).

Odpowiedź "80 cm" jest prawidłowa, ponieważ odpowiada wartości szerokości przypisanej do wskazanych drzwi na rysunku.

Dlaczego pozostałe odpowiedzi są błędne?

  • "70 cm" to częsty błąd wynikający z przyjęcia innego, "wąskiego" standardu albo odczytania innego otworu/drzwi niż wskazane w pytaniu.
  • "200 cm" i "240 cm" to wartości, które w praktyce częściej dotyczą wysokości drzwi, wysokości otworu lub innych wymiarów (np. wysokości elementów), a nie ich szerokości. Uczeń może je wybrać, gdy pomyli kierunek odczytu wymiaru lub odczyta nie ten opis liczbowy, który dotyczy szerokości.

Wskazówka egzaminacyjna: najpierw upewnij się, że odczytujesz wymiar poziomy odnoszący się do światła przejścia/szerokości w rzucie, a dopiero potem porównaj go z wariantami odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać szerokość drzwi na rzucie budynku?
Szerokość drzwi odczytuje się z wymiarowania poziomego przypisanego do otworu drzwiowego: przy symbolu drzwi albo w łańcuchu wymiarowym ściany. Trzeba upewnić się, że liczba dotyczy szerokości, a nie wysokości lub innego elementu.
Co oznacza łuk przy symbolu drzwi na rysunku?
Łuk przy symbolu drzwi pokazuje kierunek otwierania skrzydła i stronę, w którą drzwi się rozwierają. Sam łuk nie jest wymiarem; szerokość trzeba odczytać z opisów liczbowych lub linii wymiarowych na rysunku.
Dlaczego 200 cm lub 240 cm może wprowadzać w błąd w pytaniu o szerokość?
Takie wartości często kojarzą się z wysokością drzwi lub otworu (wymiar pionowy), a nie z szerokością przejścia (wymiar poziomy). Jeśli ktoś nie sprawdzi, w jakim kierunku podany jest wymiar, łatwo pomyli parametr.
Jakie są najczęstsze błędy przy odczytywaniu wymiarów z rysunku?
Najczęściej myli się: element (inne drzwi/inna ściana), kierunek wymiaru (poziom vs pion), jednostki (mm vs cm) oraz znaczenie opisu (szerokość skrzydła vs szerokość otworu). Pomaga spokojne prześledzenie linii odniesienia.
Czy do odczytu szerokości drzwi trzeba znać skalę rysunku?
Jeżeli rysunek ma podane wymiary liczbowe, skala nie jest potrzebna do obliczeń, bo odczytujesz gotową wartość. Skala jest ważna, gdy wymiarów nie podano i trzeba mierzyć na wydruku (co na egzaminach zwykle nie jest wymagane).
Co to jest światło przejścia i czy to to samo co szerokość drzwi?
Światło przejścia to faktyczna wolna szerokość przejścia po otwarciu drzwi, zależna m.in. od ościeżnicy i skrzydła. Na rysunkach często podaje się szerokość otworu lub wymiar drzwi, więc trzeba sprawdzić, jaki parametr opisuje dany wymiar.
Jak rozpoznać, które drzwi są "do pomieszczenia produkcyjnego" na planie?
Należy zlokalizować opis pomieszczenia (nazwa/funkcja) na rzucie, a następnie znaleźć drzwi w ścianie tego pomieszczenia. Gdy jest ich kilka, kluczowe są położenie na rysunku i przypisane do nich wymiary lub oznaczenia.
Jakie znaczenie ma odczyt wymiarów drzwi dla betoniarza-zbrojarza?
Wymiary otworów wpływają na wykonanie robót w rejonie drzwi: przygotowanie deskowania, betonu i ewentualnych nadproży, a także kontroli zgodności otworów z projektem. Błędny odczyt może skutkować niepasującą stolarką i poprawkami.
Kiedy na rysunku drzwi mają podaną szerokość i wysokość jednocześnie?
Czasem przy drzwiach lub w zestawieniu stolarki podaje się komplet wymiarów (np. szerokość i wysokość). Wtedy ważne jest, by wiedzieć, który zapis odnosi się do którego parametru, i czy dotyczy skrzydła, otworu czy całego zestawu.
Jak przygotować się do zadań z odczytu rysunku na egzaminie BUD.1?
Ćwicz rozpoznawanie symboli (drzwi, okna, ściany), czytaj łańcuchy wymiarowe i ucz się typowych miejsc, gdzie wpisuje się wymiary. Rozwiązuj krótkie zadania: "znajdź wymiar X na rzucie", a po odpowiedzi zawsze sprawdź, czy dotyczy właściwego elementu.
