Wieniec stropowy to żelbetowy element obwodowy wykonywany na krawędziach stropu (zwykle wzdłuż ścian zewnętrznych). Jego zadaniem jest m.in. usztywnienie konstrukcji, zapewnienie współpracy stropu ze ścianami oraz stworzenie miejsca do prawidłowego zakotwienia zbrojenia i przeniesienia obciążeń.

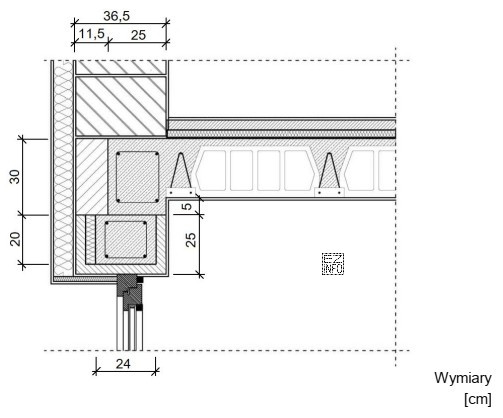

W zadaniu kluczowa jest umiejętność czytania przekroju: na detalu należy najpierw zidentyfikować wieniec (zwykle pokazany jako prostokątny element żelbetowy na obwodzie stropu), a dopiero potem odczytać podane przy nim wymiary. Poprawny zapis 25×30 cm oznacza dwie prostopadłe wielkości geometryczne wieńca (szerokość i wysokość) zgodnie z wymiarowaniem na rysunku.
Odpowiedź "25×30 cm" jest poprawna, ponieważ odpowiada wymiarom przypisanym na przekroju do elementu zidentyfikowanego jako wieniec stropowy.
Pozostałe odpowiedzi są niepoprawne, bo nie odpowiadają wymiarom wieńca odczytanym z przekroju:
- "20×24 cm" – wskazuje inny zestaw wymiarów niż podany dla wieńca w detalu, co oznacza odczyt z niewłaściwego elementu lub z innego rozwiązania konstrukcyjnego.
- "11,5×30 cm" – wartość 11,5 cm bywa kojarzona z grubością elementów murowych, co sprzyja pomyłce polegającej na przypisaniu wymiaru ściany do wieńca zamiast odczytu z oznaczenia wieńca.
- "30×36,5 cm" – to wymiar większy, który może pasować do innego fragmentu przekroju (np. sumy kilku warstw/elementów), ale nie do wskazanego wieńca w tym detalu.
Wskazówka egzaminacyjna: najpierw nazwij element na rysunku (wieniec), następnie szukaj linii wymiarowych odnoszących się wyłącznie do niego. Unikaj wybierania odpowiedzi "na pamięć" – w takich zadaniach liczy się precyzyjny odczyt z dokumentacji.
