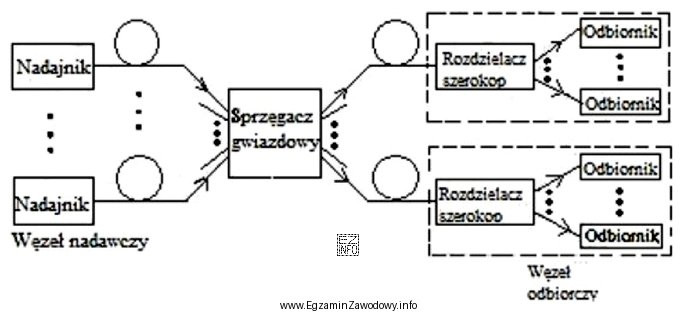

W topologiach sieci (także w sieciach optycznych WDM) klasyfikacja "gwiazda/drzewo/siatka/magistrala" wynika przede wszystkim z układu połączeń między węzłami, a nie z tego, czy medium transmisyjne to światłowód ani z tego, że stosuje się zwielokrotnienie falowe.
Dlaczego poprawna jest "Gwiazdy"?
W topologii gwiazdy występuje jeden węzeł centralny, do którego dochodzą połączenia z pozostałych węzłów. W praktyce WAN/WDM takim węzłem może być punkt agregacji ruchu lub urządzenie pośredniczące (np. węzeł przełączający w warstwie optycznej). Charakterystyczny jest obraz "promieni": wiele łączy wychodzi z centrum i kończy się na węzłach brzegowych. Ruch między dwoma węzłami brzegowymi jest realizowany przez przejście przez centrum.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Drzewa" – drzewo ma strukturę hierarchiczną: korzeń, gałęzie i węzły pośrednie, a nie tylko jeden centralny punkt z zestawem niezależnych "promieni". W drzewie typowe są kolejne poziomy rozgałęzień.
- "Siatki" – siatka (mesh) zakłada liczne połączenia między węzłami, często tak, aby istniało wiele alternatywnych tras. Na schemacie siatki nie dominuje jeden węzeł centralny, tylko węzły są ze sobą gęsto połączone.
- "Magistrali" – magistrala oznacza wspólne medium/"linię główną", do której dołączone są urządzenia. Na rysunku magistrali zwykle widać jeden główny odcinek i odgałęzienia, a nie centralny węzeł będący punktem skupienia wszystkich łączy.
Wskazówka egzaminacyjna: Najpierw policz, czy istnieje jeden węzeł o wyraźnie największej liczbie połączeń. Jeśli tak, to najczęściej jest to "gwiazda". Jeśli połączenia tworzą liczne trasy alternatywne – to "siatka". Jeśli widzisz wyraźną hierarchię poziomów – "drzewo". Jeśli jeden wspólny "kręgosłup" – "magistrala".
